等离子增强PECVD镀膜电炉

时间：2025-05-23 点击次数：0

等离子增强化学气相沉积（PECVD）镀膜电炉是一种利用低温等离子体辅助化学反应进行薄膜沉积的设备，具有沉积温度低、沉积速率高、薄膜性能可调等优势，广泛应用于半导体、光伏、光学等领域。下面就来详细看看吧！

一、核心结构与工作原理
反应腔体设计
材质：通常采用石英材质，耐高温且抗腐蚀，确保真空环境和化学气氛的稳定性。
结构：分为管式炉、钟罩式炉等，内部配备射频（RF）或微波电极，用于激发等离子体。例如，管式 PECVD 炉常采用水平或垂直管式结构，基底放置在石英舟或石墨托盘上，随载具进入炉内。

等离子体激发方式
射频（RF）激发：常用 13.56MHz 射频电源，通过电极产生交变电场，电离反应气体形成等离子体，如硅烷（SiH₄）、氨气（NH₃）、氮气（N₂）等。
微波激发：利用低温等离子体在低气压下诱导沉积室阴极产生辉光放电，通过射频电源或微波电源激发气体产生等离子体。气体分子在电场作用下电离，形成带电的离子和自由电子，这些带电粒子在外加电场作用下加速运动，形成等离子体。沉积薄膜的前驱体气体（如硅烷、氨气等）在等离子体的作用下发生化学反应，生成活性物种（如自由基、离子等），这些活性物种在样品表面吸附并发生化学反应，形成均匀致密的薄膜。

二、技术特点
低温沉积：PECVD允许相对较低的基板温度（室温至350°C），对高温敏感的材料（如塑料）友好，同时减少薄膜应力和结合力问题。
高沉积速率：等离子体的存在提高了气相反应速率，能够快速制备薄膜。
薄膜性能可调：通过调节等离子体参数和沉积条件，可控制薄膜的结晶性、折射率、厚度等性能。
均匀性好：等离子体中的反应物质具有高动能，可在基板全范围内形成高质量薄膜。
材料适用性广：适用于氮化物、氧化物、碳化物、硅等无机材料及聚合物等有机材料的沉积。
能耗低：相比其他沉积技术，PECVD通常能在较低能耗下完成沉积过程。

三、应用领域
光伏电池领域：主要用于制备氮化硅薄膜，该薄膜具有钝化和减反射双重作用，通过优化沉积参数可提高太阳电池的转换效率和使用寿命。
半导体产业：用于制造集成电路、太阳能电池等，PECVD技术能够准确控制工艺参数，在基板表面沉积高质量的薄膜，如二氧化硅和氮化硅等电介质，用于隔离多个导电层和电容器。
光学领域：用于制造光学薄膜，如增透膜、反射膜等。
表面工程：用于改善材料表面的耐磨、耐腐蚀等性能。
汽车电子领域：为电池管理系统（BMS）电路板和电子元件提供防水、防潮和防腐蚀保护；提升车载传感器的环境适应性；为车灯透镜提供防水、防雾与防刮擦能力；增强汽车内饰件的耐磨性与抗污染性；为电机与电控单元提供防护；防止充电接口与连接器短路与腐蚀；为汽车摄像头与传感器提供防水与防污保护。
医疗设备领域：应用于助听器外壳和内部元件的防护，提高设备的防水、防尘性能；实现对医用手机表面的全面防护，防止液体渗入和细菌滋生；提升医疗机械手、便携式监护仪等设备的性能和使用寿命。

四、设备配置
PECVD镀膜电炉主要由等离子体源、反应室、气体进料装置、真空泵等部分组成。等离子体源产生高能电子，通过电磁场加热气体形成等离子体；反应室是薄膜沉积的主要场所；气体进料装置用于精确控制工艺气体的流量和比例；真空泵用于将反应室抽至高真空状态，确保沉积过程的稳定性。

五、选型建议
明确需求：根据具体应用场景确定所需的薄膜材料、性能要求及生产规模。
关注技术参数：重点关注沉积温度范围、沉积速率、薄膜均匀性、设备极限真空度等关键技术指标。
考察设备稳定性：选择具有成熟工艺经验和稳定性能的设备供应商，确保设备长期运行的可靠性。
评估售后服务：优先选择提供完善技术支持和售后服务的供应商，便于设备维护和工艺优化。

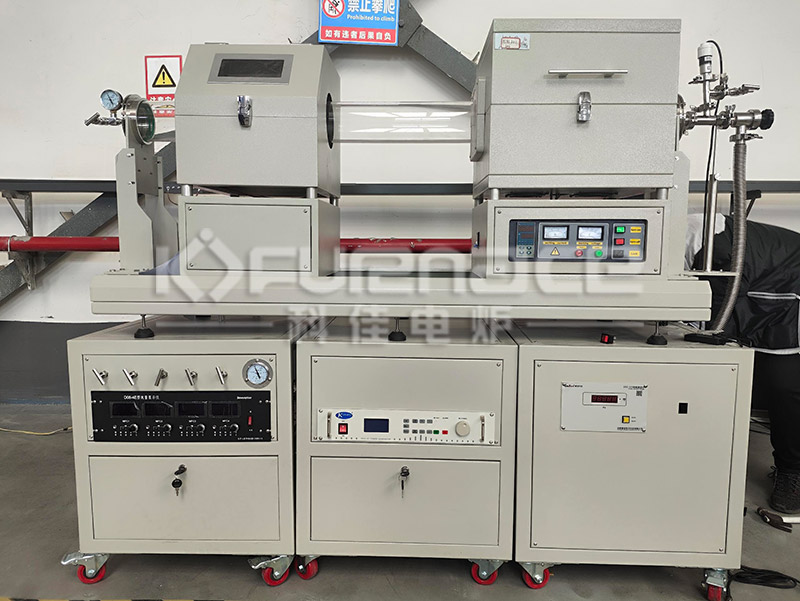

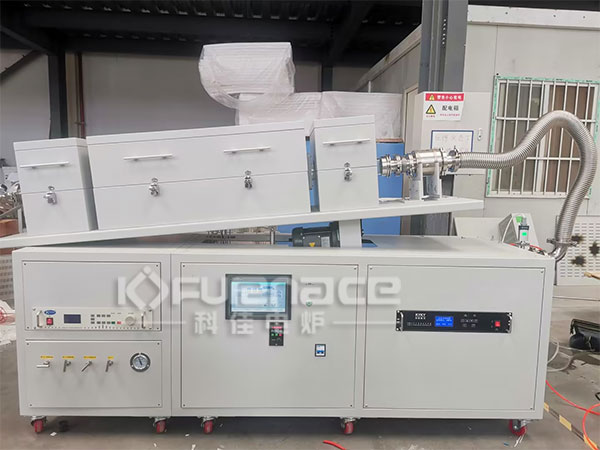

带旋转倾斜功能的等离子增强PECVD镀膜电炉(点击图片查看产品详情)

六、总结
等离子增强 PECVD 镀膜电炉通过低温等离子体激发，在半导体、光伏、光学等领域实现高精度薄膜沉积，其核心优势在于低温工艺兼容性和薄膜性能可控性。设备选型时需重点关注温度均匀性、真空度、等离子体控制精度，以满足不同材料和工艺的需求。可以在选择之前跟相关的技术人员或业务经理沟通参数，这样才能定制出适合自己的等离子增强PECVD电炉！点击了解更多等离子增强PECVD镀膜电炉！或者点击咨询在线客服定制各种不同型号电炉！
