真空炉的真空系统达不到极限真空度的原因

时间：2020-06-09 点击次数：194

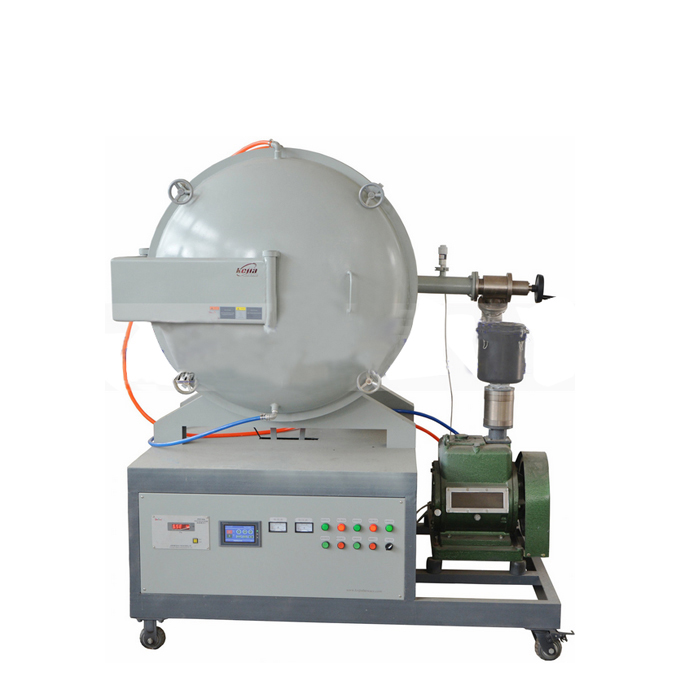

　　真空炉是热处理行业中应用比较广泛的炉子，但在使用中偶尔会出现真空系统达不到极限真空度，或者抽真空时间过长，下面简单介绍一下造成这些故障的原因：

1、首先检查一下真空炉的真空系统是否漏气，通常采用静态压升法来判断；容器抽到一定的压强后，关闭真空阀门，将被抽容器与泵隔离开，由于容器的漏气和材料的放气，容器中的压强将随时间的增长而变化，用相应的真空计每隔一定时间测量一次容器中的压强，就能绘出压强---时间曲线。曲线有四种情况，一种是直线，三种是曲线;
1、直线:为平行于横坐标的直线，压强随时间的延长不变，表示容器既不漏气也不放气，真空度上不去是由于泵的工作情况不良所致。
2、曲线a:压强开始上升较快，而后上升速度减慢，最后趋于平衡。表示容器没有漏气而是炉衬材料放气。
3、曲线b:压强随时间的延长成线性增长，表示容器漏气而炉衬材料不放气。
4、曲线c:压强开始上升较快，随后减慢，最后形成斜率为ΔP/ΔT的直线，说明容器既有漏气又有放气。

容器压强---时间曲线如果真空炉的压升率是第一种情况,可以从以下三种情况查找原因：
1：机械泵抽气速率过低或真空度不高。2：罗茨泵抽气速率过低或真空度不高。3：K型高真空油扩散泵抽气速率过低。

K型油扩散泵常见故障和故障排除方法如下：
1、如果扩散泵油氧化呈棕褐色，需要跟换新油；
2、如果扩散泵内各级喷嘴氧化成棕褐色，需要卸掉各级喷嘴用金相砂纸擦拭，抛光；
3、如果扩散泵未通水或水量不足喷嘴被烧坏，则需要更换新的扩散泵，并注意保持一定的水量。

真空计或真空阀门控制失灵故障原因分析与排除方法：
1、真空规管污染损坏--更换直侬规管；
2、真空计指示不灵敏--检修真空计；
3、抽气时电磁阀未打开--检修或更换电磁阀；
4、抽气时气动真空阀门失控--保持压缩空气压力不小于5*10的5次方Pa。

如果真空炉压升率是其它几种情况可认为真空炉存在漏气或放气，其故障分析和排除方法如下：
1、真空炉体或真空管路有泄露--对真空炉及真空管路，分部件进行气密试验，如有泄露处应补焊；
2、各部件之间的额密封圈或动密封泄露--检查各部件间的密封圈是否完好，如有损坏应更换；
3、加热室长期不使用或进入潮湿空气--对加热室进行逐段温度保温烘炉，直至达到真空度的要求；
4、油槽中淬火油进入大量空气--淬火油边加热边搅拌并且抽真空进行排气。
