pecvd电炉在半导体行业有什么应用？

时间：2024-09-13 点击次数：0

PECVD（等离子体增强化学气相沉积）电炉在半导体行业具有广泛的应用，下面就来看看具体有哪些应用吧！

1. 集成电路制造
沉积高质量薄膜：PECVD技术是半导体工业中制造集成电路的主要技术之一。它能够通过精确控制工艺参数，在基板表面沉积高质量的薄膜，如二氧化硅（SiO₂）和氮化硅（Si₃N₄）等电介质。这些薄膜用于隔离多个导电层和电容器，是集成电路制造中很重要的一部分。
提高工艺效率：与传统的化学气相沉积（CVD）相比，PECVD可以在较低温度下进行沉积，这不仅减少了能源消耗，还保护了温度敏感的基材，同时提供了更好的控制精度和成品质量。

2. 太阳能电池制造
沉积减反射薄膜：PECVD是制造太阳能电池和光伏组件的关键沉积技术。它能够均匀地在太阳能电池板或光学玻璃等宽表面区域上沉积薄膜，如氮化硅（SiNx）减反射薄膜。这种薄膜可以充分吸收太阳光，降低反射，并通过其钝化作用保护电池片不受污染，从而提高太阳能电池的光电转换效率。
优化电池性能：生成的氮化硅薄膜含有大量的氢，可以有效地钝化硅中的位错和表面悬挂键，提高硅片中载流子的迁移率，进而提升太阳能电池的整体性能。

3. 光学涂层制备
生产特定光学性能的涂层：PECVD技术也被广泛应用于生产具有特定光学性能的涂层，如抗反射涂层、增透涂层等。这些涂层可用于太阳镜、有色光学设备和光度计等光学产品，提高产品的光学性能和使用寿命。在半导体行业中，这些涂层可能用于保护或增强半导体元件的光学特性。

4. 纳米薄膜制备
提供高性能纳米薄膜：PECVD聚合纳米薄膜具有膜厚均匀、耐高温、耐磨、纯度高等优势。在半导体行业中，这些纳米薄膜可用于生产内部电路板等部件，提供防腐蚀、防潮等保护功能，提高产品的稳定性和可靠性。

5. 电子防护
保护关键部件：PECVD聚合纳米薄膜具有电子防护性能，可用于半导体设备的保护。例如，在新能源汽车的中控系统、升压充电系统以及BMS系统等关键部件中，PECVD纳米薄膜可以提高系统的稳定性和安全性。

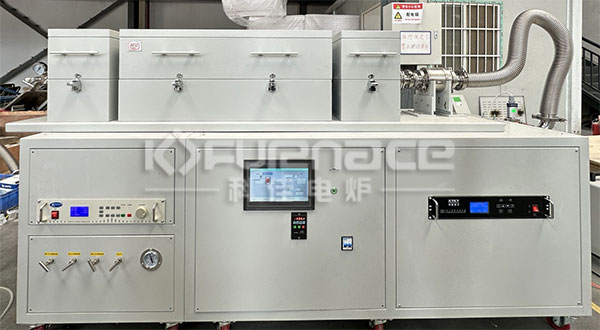

1200℃ PECVD电炉(点击图片查看产品详情)

所以说，PECVD电炉在半导体行业的应用广泛且重要，不仅提高了产品的质量和性能，还有利于半导体制造技术的进步。随着技术的不断发展，PECVD电炉在半导体行业的应用前景将更加广阔。点击了解更多PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
