PECVD的应用领域是什么？

时间：2024-08-08 点击次数：0

PECVD（等离子体增强化学气相沉积）技术具有广泛的应用领域，下面就来看看PECVD都有哪些应用领域吧！

1. 半导体工业
集成电路制造：PECVD是半导体工业中制造集成电路的关键技术之一。它能够通过精确控制工艺参数，在基板表面沉积高质量的薄膜，如二氧化硅和氮化硅等电介质，用于隔离多个导电层和电容器。

2. 光伏领域
太阳能电池制造：PECVD是制造太阳能电池和光伏组件的关键沉积技术。它能够均匀地在太阳能电池板或光学玻璃等宽表面区域上沉积薄膜，通过调整等离子体参数可以精细地控制光学涂层的折射质量，从而提高太阳能电池的光电转换效率。

3. 光学领域
光学涂层：PECVD技术被广泛应用于生产具有特定光学性能的涂层，如抗反射涂层、增透涂层等。这些涂层可用于太阳镜、有色光学设备和光度计等光学产品，提高产品的光学性能和使用寿命。

4. 消费电子领域
纳米薄膜制备：PECVD聚合纳米薄膜具有膜厚均匀、耐高温、耐磨、纯度高等优势，在消费电子领域需求旺盛。它可用于生产智能手机、TWS耳机、笔记本电脑等消费电子产品的内部电路板，提供防腐蚀、防潮等保护功能。

5. 新能源汽车领域
电子防护：PECVD聚合纳米薄膜具有电子防护性能，可用于新能源汽车的中控系统、升压充电系统以及BMS系统等关键部件的保护，提高系统的稳定性和安全性。

6. 生物医学领域
医疗植入物：通过PECVD技术生产的致密惰性涂层具有优异的生物相容性和耐腐蚀性，可用于医疗植入物的表面改性，如人工关节、牙科植入物等，提高植入物的使用寿命和患者的舒适度。

7. 摩擦学领域
耐磨涂层：类金刚石碳（DLC）等耐磨涂层可通过PECVD技术沉积在材料表面，显著提高材料的耐磨性和低摩擦性。这类涂层在机械零件、轴承、滑动部件等领域具有广泛的应用前景。

8. 其他领域
食品包装：PECVD技术还可用于生产具有优异阻隔性能的包装材料，如薯片袋等食品包装材料，保护食品免受外部污染物和湿气的影响。
工业控制：在严苛的工业环境中，PECVD纳米镀膜技术可用于保护元器件和主板免受湿气、化学品等侵蚀，提高产品的稳定性和可靠性。

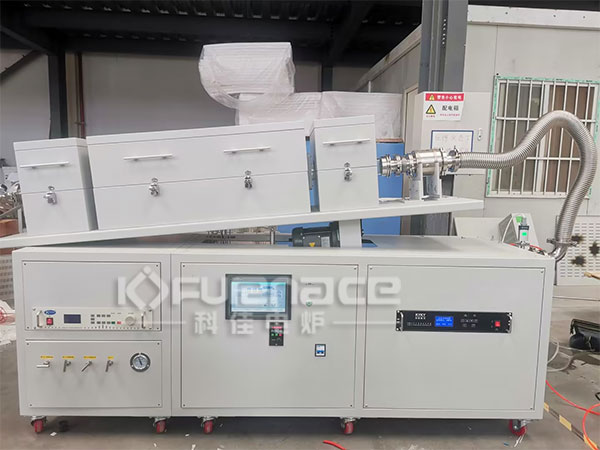

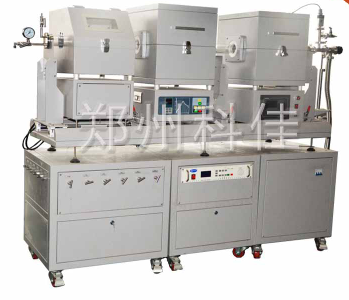

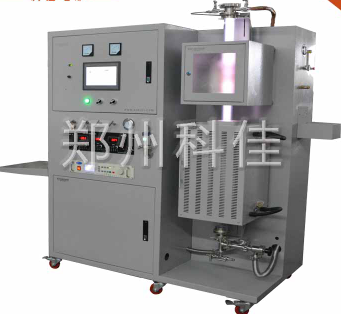

综上所述，PECVD技术以其更多的优势和广泛的应用领域在多个行业中发挥着很大作用。随着技术的不断进步和应用领域的不断拓展，PECVD技术的市场前景将更加广阔。点击了解更多PECVD炉！或者点击咨询在线客服定制各种不同型号电炉！
