化学气相沉积CVD镀膜系统可以做哪些实验？

时间：2025-05-14 点击次数：0

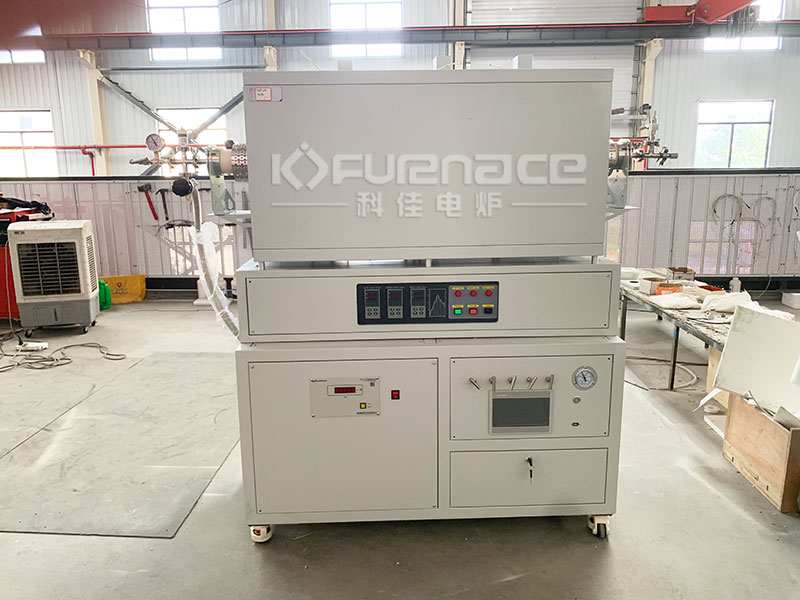

化学气相沉积（CVD）镀膜系统是一种广泛应用于材料科学、半导体制造、光学和电子工程等领域的实验设备。通过CVD技术，可以在基底表面沉积各种薄膜材料，具有成分可控、纯度高、附着力强等优点。下面就来详细看看CVD镀膜系统都可以做什么实验吧！

1. 半导体薄膜的制备
硅基薄膜的沉积：如多晶硅、非晶硅薄膜，用于太阳能电池、薄膜晶体管（TFT）等。
氮化硅（Si₃N₄）薄膜：作为绝缘层或钝化层，应用于集成电路和微机电系统（MEMS）。
碳化硅（SiC）薄膜：用于高温、高频电子器件。

2. 氧化物薄膜的沉积
二氧化硅（SiO₂）薄膜：作为栅极氧化层或绝缘层，广泛应用于半导体器件。
氧化铝（Al₂O₃）薄膜：用于高介电常数（High-k）材料，提升器件性能。
氧化锌（ZnO）薄膜：具有透明导电性能，可用于太阳能电池、传感器等。

3. 氮化物薄膜的沉积
氮化钛（TiN）薄膜：作为扩散阻挡层或导电层，应用于集成电路互连。
氮化铝（AlN）薄膜：用于压电传感器、声表面波器件（SAW）。

4. 碳基薄膜的沉积
类金刚石碳（DLC）薄膜：具有高硬度、低摩擦系数，用于机械零件的耐磨涂层。
石墨烯薄膜：通过CVD法制备大面积、高质量的石墨烯，应用于电子器件、传感器等。

5. 复合薄膜的沉积
多层薄膜结构：如金属-绝缘体-半导体（MIS）结构，用于微电子器件。
纳米复合薄膜：通过控制沉积条件，制备具有特殊功能的纳米结构薄膜。

6. 功能薄膜的沉积
光催化薄膜：如二氧化钛（TiO₂）薄膜，用于光催化分解水或污染物。
磁性薄膜：如铁、钴、镍及其合金薄膜，用于磁存储器件。
超导薄膜：如钇钡铜氧（YBCO）薄膜，用于高温超导器件。

7. 表面改性实验
提高基底材料的硬度、耐磨性或耐腐蚀性：通过沉积硬质涂层（如TiN、DLC）对金属或陶瓷基底进行表面改性。
改善光学性能：如沉积抗反射涂层，提高光学元件的透光率。

8. 新型材料探索
二维材料：如六方氮化硼（h-BN）、过渡金属硫化物（TMDs）等，通过CVD法制备并研究其物理化学性质。
拓扑绝缘体：如铋锑碲（Bi₂Se₃）等，用于研究新型量子效应。

9. 工艺参数优化实验
研究沉积温度、气体流量、压力等参数对薄膜质量的影响：通过控制变量法，优化沉积工艺，获得最佳薄膜性能。
薄膜生长机制研究：通过原位监测技术（如光谱椭偏仪、反射高能电子衍射（RHEED）），研究薄膜的生长动力学。

10 器件制备与性能测试
制备完整的器件结构：如薄膜晶体管（TFT）、太阳能电池、传感器等，并进行电学、光学性能测试。
可靠性测试：研究薄膜在高温、高湿等环境下的稳定性。

11. 环境与能源应用
催化材料：沉积具有高催化活性的薄膜，用于环境治理或能源转换（如水电解、燃料电池）。
气体传感器：沉积对特定气体敏感的薄膜，用于环境监测。

实验注意事项
安全性：CVD过程中可能使用有毒或易燃气体（如硅烷、氢气），需严格遵守安全操作规程。
设备维护：定期清洁反应腔、更换易损件，确保沉积质量。
基底处理：基底的表面清洁度和预处理对薄膜质量很重要。

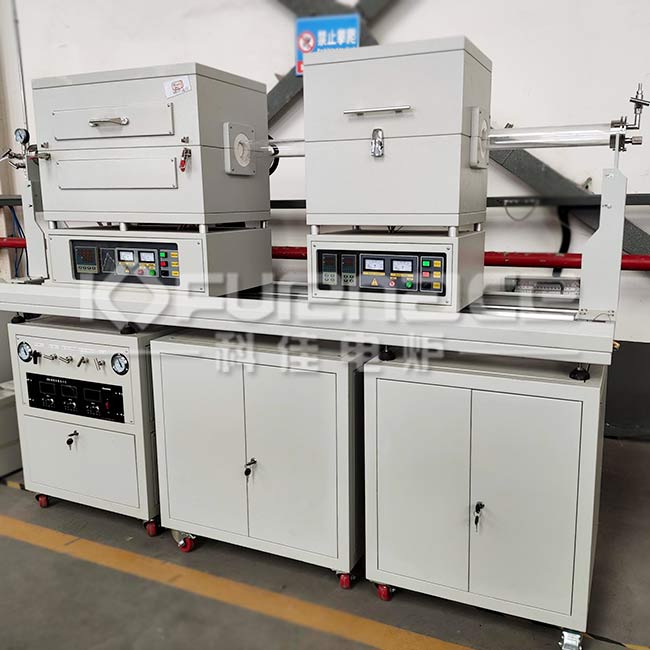

总的来说，化学气相沉积CVD电炉在实验室有着很广泛的应用，可以在选择之前跟相关的技术人员沟通好想要的技术参数，这样才能买到适合自己实验的CVD镀膜系统！点击了解更多CVD镀膜电炉！或者点击咨询在线客服定制各种不同型号电炉！
