实验型CVD电炉在材料制备与科学研究领域应用广泛，相面就来详细看看实验型CVD都可以做什么实验吧！
薄膜沉积：可制备硅基薄膜（如多晶硅、非晶硅薄膜，用于太阳能电池、薄膜晶体管等）、氮化硅薄膜（作为绝缘层或钝化层，应用于集成电路和微机电系统）、碳化硅薄膜（用于高温、高频电子器件）、二氧化硅薄膜（作为栅极氧化层或绝缘层，广泛应用于半导体器件）、氧化铝薄膜（用于高介电常数材料，提升器件性能）、氧化锌薄膜（具有透明导电性能，可用于太阳能电池、传感器等）、氮化钛薄膜（作为扩散阻挡层或导电层，应用于集成电路互连）、氮化铝薄膜（用于压电传感器、声表面波器件）、类金刚石碳薄膜（具有高硬度、低摩擦系数，用于机械零件的耐磨涂层）以及石墨烯薄膜（通过CVD法制备大面积、高质量的石墨烯，应用于电子器件、传感器等）。
纳米材料制备：通过调节反应条件和衬底材料，可合成具有不同形貌和尺寸的纳米材料，如纳米颗粒、纳米线等，这些材料在纳米电子学、纳米医学等领域具有广泛的应用前景。
陶瓷烧结：可用于陶瓷材料的粉末焙烧和烧结，制备出高性能的陶瓷制品。
半导体器件制造：在半导体工业中，常用于制造集成电路中的介电层、低k介质材料以及硅基光电子器件等。例如，在CMOS器件中，常用于栅极氧化层和场氧化层的制造。
太阳能电池制造：是制造太阳能电池和光伏组件的主要沉积技术之一，能够均匀地在太阳能电池板或光学玻璃等宽表面区域上沉积薄膜，通过调整等离子体参数可以精细地控制光学涂层的折射质量，从而提高太阳能电池的光电转换效率。
光学材料合成：可用于合成透明的光学材料，用于制备光学器件和光学涂层等。
医药行业应用：在医学领域，可用于制造具有生物相容性的薄膜材料，用于心血管疾病的治疗等。
其他高温实验：作为实验设备，还可用于高温气氛烧结、气氛还原、真空退火等多种研究实验，为材料科学和工程领域的研究提供有力支持。
粉末冶金：通过气相反应形成金属或陶瓷材料，为粉末冶金领域提供新的制备手段。
二维材料与拓扑绝缘体研究：如六方氮化硼、过渡金属硫化物等二维材料，以及铋锑碲等拓扑绝缘体，均可通过CVD法制备并研究其物理化学性质。
薄膜生长机制研究：通过原位监测技术（如光谱椭偏仪、反射高能电子衍射），研究薄膜的生长动力学。
器件结构制备与测试：可制备完整的器件结构（如薄膜晶体管、太阳能电池、传感器等），并进行电学、光学性能测试。
可靠性测试：研究薄膜在高温、高湿等环境下的稳定性。
气体传感器制备：沉积对特定气体敏感的薄膜，用于环境监测。

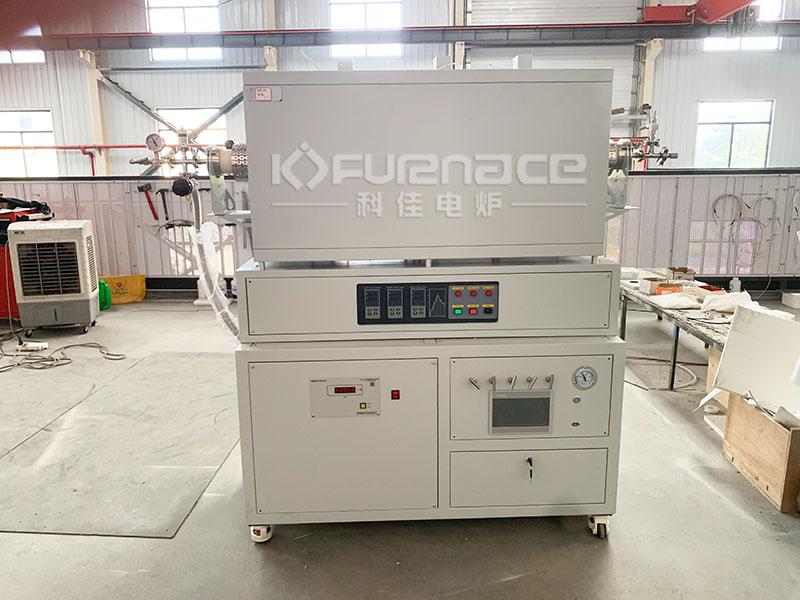

温度可达1600℃的三温区实验型CVD电炉(点击图片查看产品详情)
总的来说，实验型CVD电炉有着很广泛的实验应用，可以在购买之前跟相关的技术人员沟通好自己所需要的参数，这样才能定制出更适合自己实验的CVD电炉！点击了解更多实验型CVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
