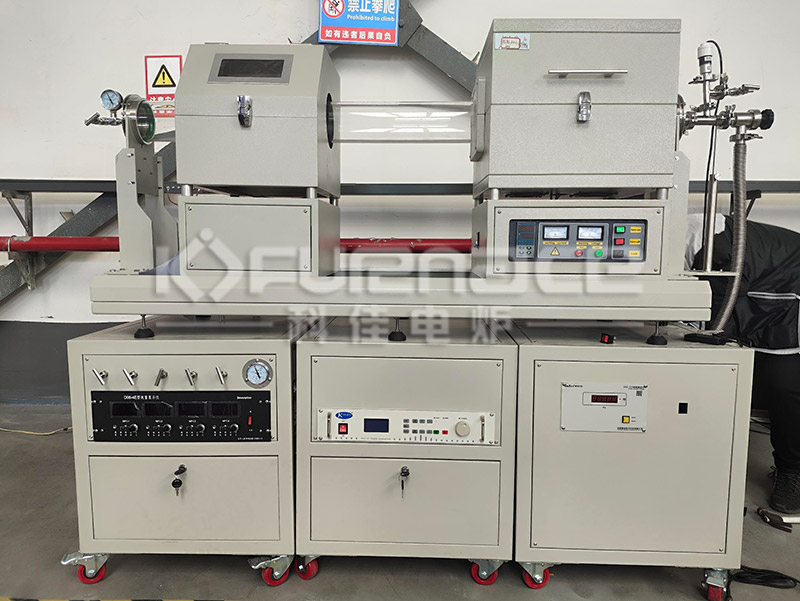

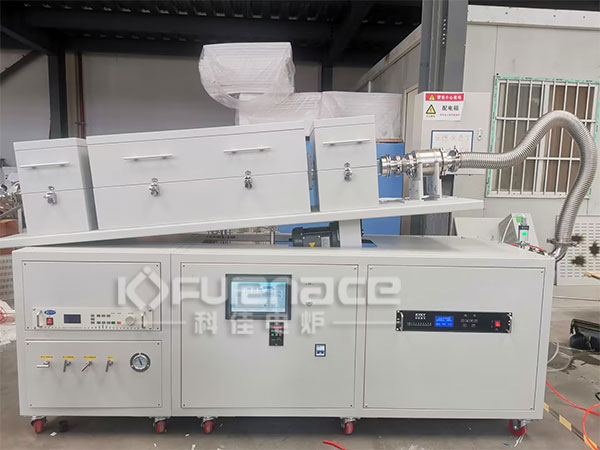

实验室用化学气相沉积（PECVD）电炉作为材料制备的常用设备，能够开展多种实验，涵盖薄膜沉积、纳米材料制备、器件制造、材料改性及前沿研究等领域。下面就来详细看看吧！
一、薄膜沉积实验：核心功能与多样化应用
PECVD电炉通过等离子体增强化学气相沉积技术，可在低温条件下实现高质量薄膜的制备，广泛应用于电子、光学、能源等领域。
半导体薄膜沉积
硅基薄膜：沉积多晶硅、非晶硅薄膜，用于太阳能电池、薄膜晶体管（TFT）等。例如，在太阳能电池中，通过调整等离子体参数控制光学涂层的折射质量，可提升光电转换效率。
介电层薄膜：制备二氧化硅（SiO₂）、氮化硅（Si₃N₄）等薄膜，作为栅极氧化层或绝缘层，应用于集成电路和微机电系统（MEMS）。
高介电常数材料：沉积氧化铝（Al₂O₃）薄膜，提升器件性能。
功能薄膜沉积
透明导电薄膜：制备氧化锌（ZnO）薄膜，用于太阳能电池、传感器等。
扩散阻挡层：沉积氮化钛（TiN）薄膜，应用于集成电路互连。
压电与声表面波器件：制备氮化铝（AlN）薄膜，用于压电传感器和声表面波器件（SAW）。
耐磨涂层：沉积类金刚石碳（DLC）薄膜，提高机械零件的硬度和耐磨性。
新材料薄膜
石墨烯薄膜：通过PECVD法制备大面积、高质量石墨烯，应用于电子器件和传感器。
二维材料：合成六方氮化硼（h-BN）、过渡金属硫化物（TMDs）等二维材料，研究其物理化学性质。
拓扑绝缘体：制备铋锑碲（Bi₂Se₃）等拓扑绝缘体，探索新型量子效应。
二、纳米材料制备实验：形貌与尺寸可控合成
通过调节反应条件（如温度、气体流量、等离子体功率）和衬底材料，PECVD电炉可合成具有不同形貌和尺寸的纳米材料，满足纳米电子学、纳米医学等领域的需求。
纳米颗粒与纳米线：合成金属或半导体纳米颗粒、纳米线，用于纳米电子器件和光催化反应。
纳米复合薄膜：控制沉积条件，制备具有特殊功能的纳米结构薄膜，如光催化薄膜（如二氧化钛TiO₂薄膜，用于分解水或污染物）。
三、器件制造实验：从实验室到产业化的桥梁
PECVD电炉支持完整器件结构的制备与测试，推动实验室成果向产业化转化。
微电子器件：制备薄膜晶体管（TFT）、太阳能电池、传感器等，并进行电学、光学性能测试。
磁存储器件：沉积铁、钴、镍及其合金薄膜，用于磁存储器件的制造。
高温超导器件：制备钇钡铜氧（YBCO）薄膜，应用于高温超导器件。
四、材料改性实验：提升材料性能的主要技术
通过沉积硬质涂层或功能薄膜，PECVD电炉可大大改善基底材料的性能。
表面硬化与耐磨性提升：沉积TiN、DLC等硬质涂层，对金属或陶瓷基底进行表面改性。
光学性能优化：沉积抗反射涂层，提高光学元件的透光率。
生物相容性改性：制备具有生物相容性的薄膜材料，用于心血管疾病治疗等医学领域。
五、前沿研究实验：探索材料科学的新边界
PECVD电炉为材料科学的前沿研究提供实验平台，推动理论创新与技术突破。
薄膜生长机制研究：通过原位监测技术（如光谱椭偏仪、反射高能电子衍射），研究薄膜的生长动力学。
工艺参数优化：研究沉积温度、气体流量、压力等参数对薄膜质量的影响，优化沉积工艺。
可靠性测试：研究薄膜在高温、高湿等环境下的稳定性，评估其长期使用性能。
六、高温与气氛控制实验：满足多样化工艺需求
作为实验设备，PECVD电炉支持高温气氛烧结、气氛还原、真空退火等多种研究实验，为材料科学和工程领域的研究提供有力支持。
陶瓷烧结：用于陶瓷材料的粉末焙烧和烧结，制备高性能陶瓷制品。
粉末冶金：通过气相反应形成金属或陶瓷材料，为粉末冶金领域提供新的制备手段。
气体传感器制备：沉积对特定气体敏感的薄膜，用于环境监测。
总的来说，化学气相沉积PECVD电炉有着众多的实验领域，可以在选择之前跟相关的技术人员沟通自己想要的实验参数，这样才能定制出更适合自己实验需求的PECVD电炉！点击了解更多实验用PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
