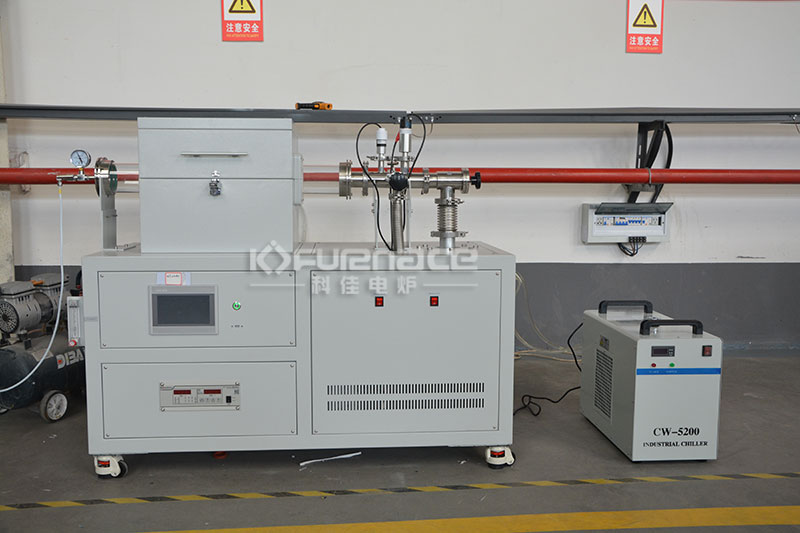

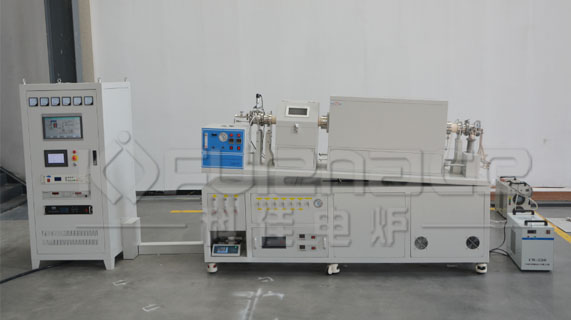

真空镀膜CVD（化学气相沉积）电炉结合了真空环境与化学气相沉积技术，在材料制备领域具有很多优势，尤其适用于高精度、高性能薄膜或涂层的制备。下面就来详细看看吧！
一、核心优势
1. 高纯度薄膜制备
真空环境抑制污染：在10⁻²~10⁻⁴ Pa的真空条件下，可有效排除空气中的氧气、水蒸气等杂质，避免薄膜氧化或污染，适用于制备高纯度金属、半导体或陶瓷薄膜（如高纯度铝膜、硅膜）。
减少气体分子干扰：低压环境降低气体分子碰撞频率，使反应气体更精准地沉积在基底表面，提升薄膜均匀性。
2. 精确控制薄膜成分与结构
气体流量动态调节：通过质量流量计（MFC）精确控制反应气体（如SiH₄、NH₃）比例，实现薄膜成分的梯度设计或掺杂控制（如氮化硅薄膜中氮含量的精确调控）。
温度梯度控制：电炉分区控温技术（如独立加热区）可创建温度梯度，引导薄膜生长方向，制备柱状晶、纳米线等特殊结构。
3. 优异的薄膜附着力
基底预处理功能：电炉可集成等离子清洗或离子轰击模块，活化基底表面（如去除氧化层），增强薄膜与基底的化学键合，附着力提升。
原位退火处理：沉积后直接在真空环境中进行退火，消除薄膜内应力，减少开裂风险（如金刚石薄膜的退火处理）。
4. 材料适应性广
支持多种沉积技术：兼容PECVD（等离子增强CVD）、LPCVD（低压CVD）等变种技术，可制备碳化硅、氮化镓等难熔材料薄膜。
基底形状灵活：适用于平面、曲面或复杂结构基底（如光纤涂层、航空发动机叶片涂层）。
5. 工艺稳定性与重复性
闭环控制系统：集成压力、温度、气体流量多参数反馈调节，确保工艺参数波动小，适合大规模工业化生产。
数据追溯功能：记录沉积过程中的关键参数（如升温曲线、气体流量变化），便于质量管控与工艺优化。
二、典型应用场景
1. 半导体行业
晶体硅太阳能电池：沉积氮化硅（SiNₓ）减反射膜，提升电池转换效率。
集成电路制造：制备高介电常数（High-k）栅介质层（如HfO₂），满足制程需求。
2. 光学领域
增透膜/反射膜：在光学镜片表面沉积氟化镁（MgF₂）或二氧化钛（TiO₂）薄膜，透光率提升。
激光晶体涂层：为Nd:YAG激光晶体沉积保护膜，延长使用寿命。
3. 航空航天
热障涂层（TBC）：在涡轮叶片表面沉积氧化钇稳定氧化锆（YSZ）涂层，耐受1600℃高温，延长部件寿命。
耐磨涂层：沉积类金刚石（DLC）薄膜，降低航空轴承摩擦系数。
4. 医疗器械
抗菌涂层：在骨科植入物表面沉积银（Ag）或铜（Cu）薄膜，抑制细菌生长。
生物活性涂层：沉积羟基磷灰石（HA）薄膜，促进骨细胞附着。
三、选型建议
实验室研发：选择小型真空CVD电炉，支持多气氛控制与原位分析功能。
工业生产：优先模块化设计设备，便于快速换型与产能扩展。
特殊需求：若需制备超硬涂层（如金刚石），可选等离子沉积PECVD技术。
总结：真空镀膜CVD电炉通过真空环境、精确控温与气体调控，实现了高纯度、高性能薄膜的定制化制备，是半导体、光学、航空航天等高端领域的核心设备。选型时需结合工艺精度、材料类型及预算综合评估。点击了解更多真空镀膜CVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
