等离子气相沉积（PECVD）镀膜实验电炉结合了等离子体技术与气相沉积工艺，在材料表面改性、薄膜制备等领域展现出很大的优势。下面就来详细看看PECVD实验电炉的优点吧！

一、低温沉积，保护基底材料
原理
PECVD通过射频电源激发气体电离形成等离子体，利用等离子体中的高能粒子（如离子、电子）促进化学反应，而非单纯依赖高温热分解。这一特性使得沉积过程可在较低温度（通常200-500℃）下完成。

优势
保护热敏基底：适用于塑料、聚合物等不耐高温的基底材料，避免因高温导致变形或性能退化。
降低能耗：相比传统化学气相沉积（CVD）需800℃以上高温，PECVD大大减少能源消耗，降低实验成本。
扩展材料选择：可处理更多种类的基底材料，包括柔性电子器件、生物医用材料等。

应用场景
柔性太阳能电池的透明导电氧化物（TCO）薄膜沉积。
聚合物基底上的防反射涂层制备。

二、高沉积速率，提升实验效率
原理
等离子体中的高能粒子加速了气体分子的分解和反应速率，同时增强了对基底表面的轰击作用，促进薄膜生长。

优势
缩短实验周期：沉积速率可达传统CVD的数倍至数十倍，例如氮化硅薄膜沉积时间可从数小时缩短至几十分钟。
提高产能：在工业生产中，高沉积速率直接转化为更高的生产效率。

应用场景
半导体行业中的快速薄膜沉积（如硅氮化物钝化层）。
光学薄膜的批量制备（如增透膜、反射膜）。

三、薄膜质量优异，性能稳定
原理
等离子体轰击可消除薄膜中的孔隙和缺陷，同时促进薄膜与基底的结合，形成致密、均匀的涂层。

优势
高附着力：薄膜与基底结合强度高，不易剥落。
低缺陷密度：针孔、裂纹等缺陷少，提高薄膜的耐腐蚀性和机械性能。
可控性：通过调节射频功率、气体流量等参数，可控制薄膜的成分、厚度和结构。

应用场景
微电子器件中的绝缘层或保护层（如二氧化硅、氮化硅）。
医疗器械表面的抗菌涂层制备。

四、工艺灵活性高，适应多样化需求
原理
PECVD可通过调整气体种类、射频功率、压强等参数，实现不同材料和结构的薄膜沉积。

优势
材料多样性：可沉积金属、半导体、绝缘体、陶瓷等多种材料（如SiO₂、Si₃N₄、DLC、TiN等）。
结构可控性：通过改变工艺条件，可制备纳米晶、非晶、多孔等不同结构的薄膜。
复合功能：可实现梯度薄膜、多层薄膜等复杂结构的制备。

应用场景
光学器件中的多功能涂层（如防反射+增透复合膜）。
能源领域中的高效催化剂载体薄膜制备。

五、环保节能，符合绿色制造趋势
原理
PECVD在低温下进行，且气体利用率高，减少了有害气体的排放和能源消耗。

优势
低污染：工艺过程中产生的废气量少，且可通过尾气处理系统进一步净化。
资源节约：气体消耗量低，材料利用率高，降低实验成本。
符合环保标准：满足实验室和工业生产中的环保要求。

应用场景
绿色能源领域中的薄膜太阳能电池制备。
环保型包装材料的表面涂层处理。

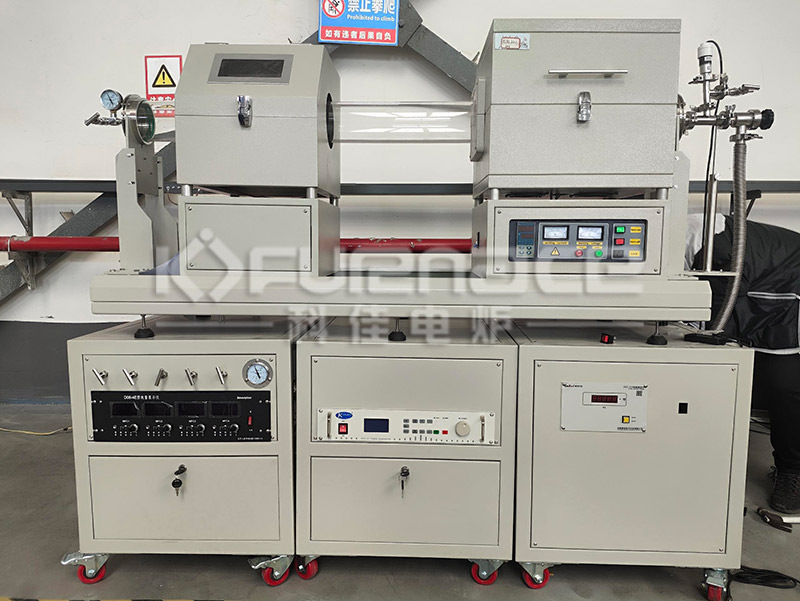

六、实验电炉设计优化，提升操作体验
温场均衡
采用良好的加热元件和温控系统，确保炉内温度均匀性，避免局部过热或温度梯度过大导致的薄膜应力问题。

智能控制系统
集成全自动智能控制系统，支持程序升温、实时监控和故障诊断，简化操作流程，提高实验重复性。

模块化设计
真空系统、气体供应系统等采用模块化设计，便于维护和升级，延长设备使用寿命。

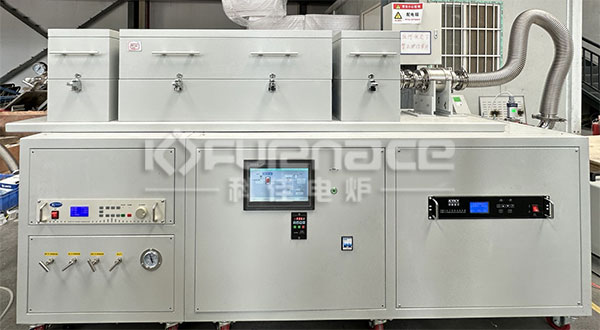

可旋转倾斜的PECVD镀膜实验电炉(点击图片查看产品详情)

七、典型应用案例
半导体行业
制备晶圆表面的钝化层，提高器件稳定性。
沉积低介电常数材料，减少信号延迟。

光学领域
制备高精度光学薄膜（如激光干涉滤光片）。
修复光学元件表面损伤，延长使用寿命。

生物医学
在医疗器械表面沉积抗菌涂层，降低感染风险。
制备生物相容性良好的植入物表面改性层。点击了解更多PECVD镀膜实验电炉！或者点击咨询在线客服定制各种不同型号电炉！
