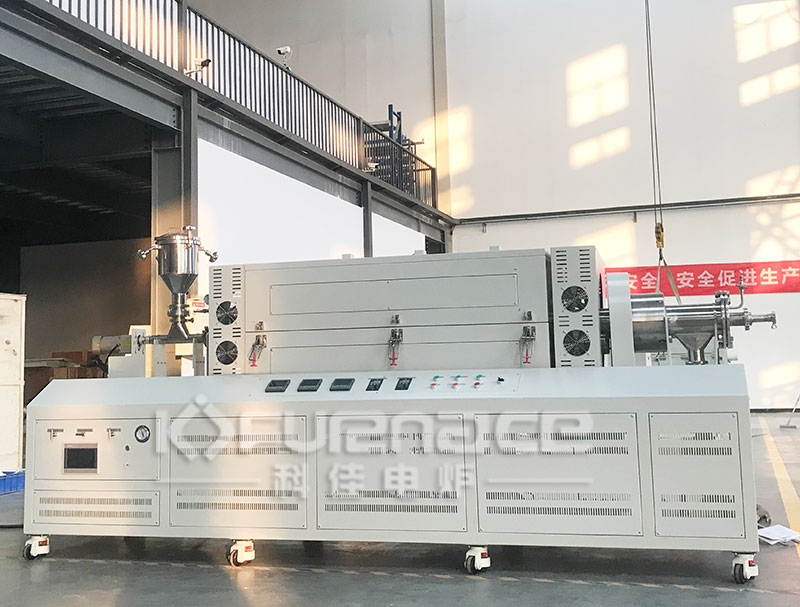

在锂电池正极（磷酸铁锂 / 三元）、负极（石墨 / 硅碳）及回收黑粉再生等工艺中，旋转管式炉因动态翻滚、受热均匀、气氛可控等优势，成为粉体热处理的核心设备。选型时，转速、气氛、温区直接决定材料一致性、产能与能耗，选错参数易导致碳包覆不均、晶型缺陷、杂质超标等问题。下面就从三大核心维度，结合电池材料工艺特性，给出可落地的选型标准与参数区间，帮助你更准匹配设备需求。
一、转速选型：决定物料混合均匀度与停留时间
旋转管式炉通过炉管转动带动物料持续翻滚，转速直接影响混合效率、受热均匀性及物料轴向移动速度，是避免局部过烧、生烧的核心参数。
1. 转速对电池材料的核心影响
转速过低（＜2rpm）：物料翻滚不充分，易堆积结块，出现局部过烧、碳包覆不均（磷酸铁锂）、锂源扩散不足（三元）等问题，直接降低材料电化学性能。
转速过高（＞8rpm）：粉体受离心力贴附炉壁，有效受热面积减少，扬尘严重，同时物料停留时间缩短，反应不充分；高镍三元材料还可能因颗粒撞击导致结构破损。
转速适配区间：电池材料（粉末 / 小颗粒）通用2–5rpm；磷酸铁锂碳包覆优选3rpm，兼顾混合与包覆均匀性；三元材料（尤其高镍）选2–4rpm，防止颗粒破碎。
2. 转速选型关键参数
变频调速：优先选0–10rpm 无级变频型号，可根据材料粒径、填充率灵活调节；实验室级可选0–7rpm，工业级（连续式）建议0–15rpm。
倾角与转速协同：炉管倾角1–5°（常用 3°），倾角越大，物料轴向流速越快，需配合降低转速延长停留时间；反之则提高转速，确保停留时间达标（磷酸铁锂保温 5h、三元保温 4–6h）。
填充率匹配：炉管填充率≤30%（电池材料建议 15–20%），填充率高时转速下调1–2rpm，避免物料堆积。
二、气氛选型：把控材料纯度与晶型稳定性
电池材料对氧、水分很敏感，气氛系统直接决定材料是否氧化、杂质含量高低及晶型完整性，是磷酸铁锂防氧化、三元锂促反应的核心保障。
1. 不同电池材料的气氛需求
磷酸铁锂（LFP）：核心需求防 Fe²⁺氧化，必须用高纯氮气（N₂）或氩气（Ar）惰性气氛，氧含量≤100ppm；严禁空气进入，否则生成 Fe³⁺，导致材料容量骤降。
三元材料（NCM/NCA）：需弱氧化 / 纯氧气氛（O₂含量 5–21%），促进锂源与过渡金属氧化物反应，提升结晶度；高镍三元（NCM811）需低氧 + 高纯氮混合气，防止高温析锂。
负极材料（石墨 / 硅碳）：石墨包覆用N₂/H₂混合气（5–10% H₂），促进碳源裂解沉积；硅碳材料需高纯 Ar 气氛，防止硅氧化与体积膨胀开裂。
回收黑粉再生：热解阶段用N₂惰性气氛脱除粘结剂；焙烧阶段三元黑粉用弱氧化气氛，磷酸铁锂黑粉用惰性气氛防氧化。
2. 气氛系统选型核心要点
密封性能优先：炉管两端用不锈钢法兰 + 封圈，真空度可达≤10Pa，防止空气渗入；工业级需配氧含量在线监测仪，实时联动补气系统。
气源与流量匹配：惰性气氛选99.99% 高纯 N₂/Ar，流量0.5–2L/min（实验室）、5–20L/min（工业）；还原气氛需配防爆系统（火焰传感器 + 泄爆阀），杜绝安全隐患。
真空辅助可选：对高纯度要求材料（如电池级磷酸铁锂），选真空 + 气氛复合系统，先抽真空（≤10⁻³Pa）再通保护气，彻底排出空气与水分。
三、温区选型：保障温场均匀性与工艺适配性
温区数量、长度及控温精度，直接决定炉内温度均匀性，进而影响材料晶型一致性、产能及能耗；电池材料烧结温度窗口窄，温场不均易导致批量报废。
1. 温区数量选型：按产能与材料类型匹配
单温区（实验室 / 小试）：恒温区长度200–300mm，控温精度±1℃，适合1–5kg / 批小批量实验（如配方研发、工艺摸索）；仅适用于磷酸铁锂 / 普通三元小试样，不适合工业化生产。

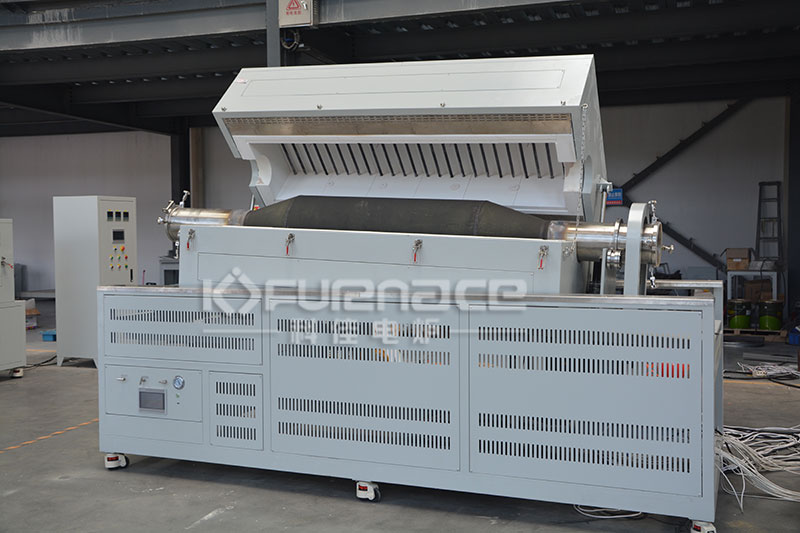

三温区（中试 / 小批量生产）：分为预热区、恒温区、冷却区，恒温区长度600–1000mm，温场均匀性±5℃，适配50–200kg / 天产能；是磷酸铁锂中试、三元小批量生产的主流选择，可消除端部热损失，延长有效均温区。
多温区（工业连续化）：4–6 温区，恒温区长度≥1500mm，温场均匀性±5℃，适配1–5 吨 / 天产能；高镍三元必须选多温区，确保±5℃以内温差，防止组分偏析、容量衰减。
2. 温度参数选型：按材料烧结窗口更准匹配
磷酸铁锂：烧结温度700–750℃，长期工作温度≤850℃；升温速率5℃/min，避免过快导致粉体团聚；温场均匀性±5℃即可满足要求。
三元材料：常规三元（NCM111/523）800–900℃，高镍三元（NCM811）850–950℃；升温速率3–5℃/min，温场均匀性±5℃，温差过大会导致锂挥发、晶体缺陷。
回收黑粉再生：热解温度450–550℃（无氧），焙烧温度550–650℃，温场均匀性±5℃，适配黑粉除碳、调晶型需求。
3. 加热元件与控温系统选型
加热元件：≤1200℃选硅碳棒，1200–1700℃选硅钼棒（U 型环绕加热，温场均匀）；严禁用电阻丝，高温易氧化断裂。
控温系统：标配30 段PID程序控温，可存储多条烧结曲线，适配不同材料工艺；支持USB/Wi-Fi 数据记录，便于生产追溯与工艺优化。
四、电池材料旋转管式炉选型总结（核心参数表）
| 选型维度 | 关键参数 | 磷酸铁锂（LFP） | 三元材料（NCM） | 回收黑粉再生 |
| 转速 | 推荐区间 | 2–5rpm（优选3rpm） | 2–4rpm（高镍2–3rpm） | 3–5rpm |
| 气氛 | 类型 | 高纯 N₂/Ar（氧≤100ppm） | O₂/N₂混合气（氧5–21%） | 热解 N₂，焙烧按需 |
| 温区 | 数量 | 三温区（中试）/多温区（工业） | 多温区（≥4温区） | 三温区 |
| 温区 | 温度 | 700–750℃（±5℃） | 800–950℃（±5℃） | 热解450–550℃ |
| 产能 | 适配规模 | 50kg–1吨/天 | 50kg–1吨/天 | 50kg–1吨/天 |
五、选型避坑与行业趋势
1. 常见避坑要点
只看最高温度，忽视长期工作温度：硅钼棒长期超 1500℃易老化，磷酸铁锂选长期≤850℃、三元≤1000℃型号。
忽视炉管材质：≤1000℃用 310S 不锈钢管，1000–1600℃用高纯刚玉管；三元材料严禁用普通钢管，防止铁杂质污染。
盲目追求高转速：高转速易扬尘、降低停留时间，电池材料优先中低速 + 合理倾角组合。
2. 行业趋势
低温化 + 精准控温：降低能耗，提升锂回收率，适配磷酸铁锂回收再生需求。
气氛 - 转速 - 温区联动：智能控制系统实现参数自动匹配，减少人工干预，提升产品一致性。
大型化 + 连续化：单线产能达吨 / 年，适配动力电池材料规模化生产与回收市场需求。
结语
电池材料旋转管式炉选型，转速看混合与停留、气氛看纯度与晶型、温区看均匀与产能，三大维度环环相扣，直接影响产品质量与生产成本。企业选型时，需结合自身材料类型（磷酸铁锂 / 三元 / 回收黑粉）、产能规模、工艺要求，优先匹配核心参数，再兼顾设备稳定性、能耗与性价比。更准选型，才能充分发挥旋转管式炉动态热处理优势，助力电池材料性能升级与产业降本增效。点击了解更多旋转管式炉！或者点击咨询在线客服定制各种不同型号电炉！
