在薄膜沉积、纳米材料制备及半导体制造领域，CVD 管式炉与 PECVD 炉是两款核心设备，常被拿来对比。二者同属化学气相沉积（CVD）技术范畴，核心差异在于能量供给方式——CVD 管式炉依赖高温热能驱动反应，PECVD 炉则借助等离子体赋能实现低温沉积。下面就从原理、核心参数、性能、成本及适用场景五大维度，全面拆解二者区别，来看看这两款设备的区别吧！
一、核心原理与结构差异

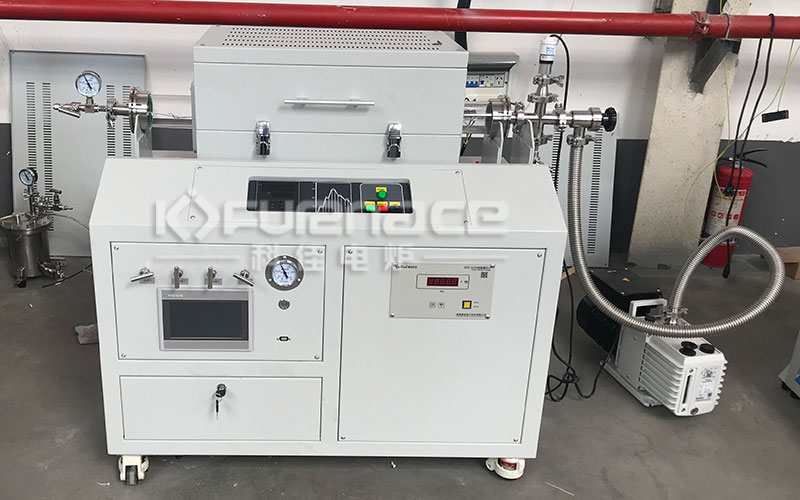

（一）CVD 管式炉：高温热驱动的经典设备
CVD 管式炉即化学气相沉积管式炉，核心结构为水平 / 垂直放置的石英或氧化铝管反应室，搭配真空系统、气路控制系统与高温加热炉体。
工作原理：在高真空或保护气氛环境下，通过电阻加热将炉管升温至700-1200℃，使通入的气态前驱体（如硅烷、碳氢化合物）在高温下热分解，原子或分子沉积在衬底表面形成薄膜或材料。
核心特点：结构简单，仅需加热、真空、气路三大基础模块，无复杂等离子体组件，维护门槛低。

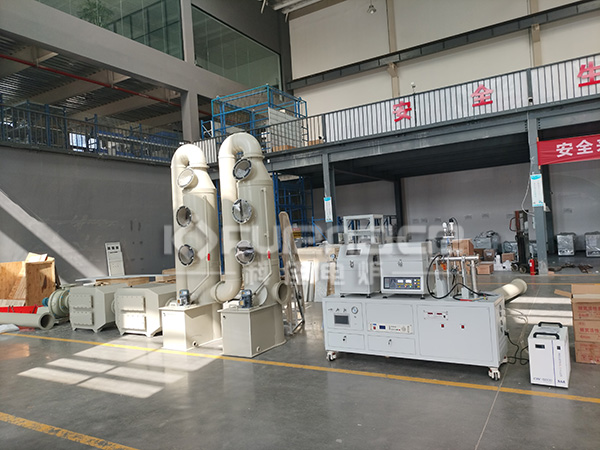

（二）PECVD 炉：等离子体赋能的低温设备
PECVD 炉全称等离子体增强化学气相沉积炉，在 CVD 基础上新增射频（RF）等离子体系统（含射频电源、电极、匹配网络），反应腔多为密封腔体，温控精度更高。
工作原理：腔体内抽至低压环境，通入工艺气体后，通过 射频电源激发等离子体，高能电子打断气体分子化学键，形成高活性自由基，在200-400℃低温下即可完成沉积反应。
核心特点：等离子体替代高温驱动反应，大幅降低沉积温度，同时提升反应速率，但设备结构更复杂。
二、关键性能参数对比
为直观呈现差异，从温度、沉积速率、薄膜质量、能耗四大核心参数对比：
| 对比维度 | CVD管式炉 | PECVD炉 |
| 沉积温度 | 700-1200℃，高温依赖强 | 200-400℃，低温适配热敏衬底 |
| 能量来源 | 电阻加热（热能） | 射频等离子体（电能 + 辅助加热） |
| 沉积速率 | 较慢，高温反应耗时久 | 较快，等离子体加速反应 |
| 薄膜纯度 | 很高，杂质少、致密度高、结晶性好 | 较高，含少量氢杂质，致密度略低，多为无定形或多晶结构 |
| 台阶覆盖性 | 一般，适合平整衬底，复杂结构易出现覆盖不均 | 好，活性粒子穿透力强，适配三维复杂结构 |
| 能耗 | 高，高温加热持续耗能 | 中低，无需高温，但射频电源耗电 |
| 设备成本 | 低，结构简单，制造与维护成本低 | 高，含射频系统，核心部件精密，维护成本高 |
三、优势与劣势深度解析
（一）CVD 管式炉：高纯度、低成本的高温可选
优势
薄膜质量好：高温环境下反应充分，薄膜致密、无杂质、结晶度高，适合对性能要求严苛的场景，如石墨烯、碳化硅薄膜制备。
设备简单耐用：无复杂等离子体组件，故障率低，维护仅需定期清理炉管、检查密封件，维护成本低，使用寿命长。
适配材料广：可在真空、惰性、还原性气氛下工作，除薄膜沉积外，还可用于粉末冶金烧结、陶瓷退火、材料还原等高温工艺。
工艺可控性强：温度、气氛、气体流量可更准调控，重复性好，适合科研实验与小批量生产。
劣势
温度限制衬底：仅能适配耐高温材料（如石英、陶瓷、硅片），无法用于塑料、柔性基板、CMOS 芯片等热敏材料。
沉积效率低：高温升温慢（升降温需数小时），沉积速率低，不适合大规模工业化生产。
能耗高：长期维持 700℃以上高温，能源消耗大，长期使用成本较高。
（二）PECVD 炉：低温高效、适配广的工业利器
优势
低温适配性强：200-400℃低温沉积，更好适配热敏衬底，如柔性电子、聚合物基板、半导体后段工艺（CMOS 互连绝缘层）。
沉积效率高：等离子体加速反应，沉积速率是CVD管式炉多倍，且无需长时间升温，适合大批量工业化生产。
薄膜均匀性好：等离子体在腔体内均匀分布，薄膜厚度偏差小，且台阶覆盖性更好，适配MEMS、3D IC、太阳能电池等复杂结构器件。
工艺灵活：可原位掺杂、制备多元薄膜，通过调节射频功率、气体配比，更准控制薄膜成分与性能。
劣势
薄膜纯度略低：沉积过程中易引入氢杂质，薄膜致密度与结晶性弱于CVD 管式炉，不适合超高纯度要求场景。
设备成本高昂：射频电源、匹配网络、精密气路等核心部件价格高，且需专业人员维护，初期投入与维护成本高。
工艺参数敏感：等离子体稳定性受气压、功率、温度影响大，参数波动易导致薄膜质量不均，调试难度高。
四、适用场景精准匹配
（一）CVD 管式炉：优先选，满足这些需求
科研与实验室场景：高校、科研院所用于基础材料研究，如石墨烯、碳纳米管、氮化镓等纳米材料制备，需高纯度、高结晶度薄膜。
耐高温材料沉积：衬底为石英、陶瓷、蓝宝石、硅片等耐高温材料，制备高致密、高纯度薄膜，如半导体外延片、高温抗氧化涂层。
高温热处理工艺：除沉积外，用于粉末冶金烧结、陶瓷退火、金属还原、材料淬火等，需稳定高温环境。
预算有限、小批量生产：中小企业小批量生产，追求低成本、易维护，对沉积效率要求不高。
（二）PECVD 炉：优先选，满足这些需求
半导体与微电子工业：芯片制造后段工艺，沉积 SiO₂、Si₃N₄绝缘层、钝化层、抗反射涂层，适配 CMOS、MEMS、3D IC 等复杂结构。
光伏与显示行业：太阳能电池（PERC、HJT、TOPCon）沉积钝化膜、减反膜；OLED、LED 显示屏制备光电薄膜，适配玻璃、柔性基板。
热敏材料与柔性电子：衬底为塑料、聚合物、柔性薄膜等，制备柔性电路、传感器、生物医用涂层，避免高温损伤衬底。
大规模工业化生产：需高效、稳定、大批量生产，如消费电子、光伏组件量产，追求高沉积速率与良率。
五、选型总结：3 个核心判断标准
看衬底耐热性：衬底耐高温（≥700℃）、追求高纯度→选CVD 管式炉；衬底热敏（≤400℃）→选PECVD 炉。
看生产规模：科研 / 小批量、预算有限→选CVD 管式炉；工业化量产、追求效率→选PECVD 炉。
看薄膜性能：需高致密、高结晶、超高纯度→选CVD 管式炉；需均匀性好、台阶覆盖优、适配复杂结构→选PECVD 炉。
简言之，CVD 管式炉是“高精尖科研与高温小批量” 的性价比之选，PECVD 炉是 “低温工业量产与复杂器件” 的核心利器。实际选型时，可结合自身工艺需求、预算及生产规模综合判断，必要时可搭配使用，覆盖多场景需求。点击了解更多CVD管式炉或者PECVD管式炉！或者点击咨询在线客服定制各种不同型号电炉！
