获取报价
即刻留言
添加微信咨询报价
服务热线
191-3809-6664
在锂电材料、碳纳米材料、粉末冶金、催化粉体、先进陶瓷烧结领域，多温区旋转管式炉凭借分段梯度控温、物料动态翻滚受热、可连续化热处理三大核心优势，逐步替代传统单温区固定式管式炉。很多采购人员初次选型时，常会纠结温区个数如何搭配、转速区间怎么设定、倾斜角度多大更合适，参数选错不仅会造成物料烧结不均、成品合格率下降，还会拉长工艺周期、增加能耗成本。
下面就来结合新材料热处理工艺场景，围绕温区数量、旋转转速、倾斜角度三大核心参数逐一拆解，附带不同物料选型对照表、选购避坑要点，全文通俗易懂，可直接对照需求挑选适配机型，适合实验室研发、中试放大、小批量连续生产用户参考。
一、核心参数一：温区数量选型（2区/3区/多温区区别与适用场景）
多温区旋转管式炉，指炉膛划分为多个独立加热区间，每个温区搭载一套独立PID温控模块，可单独设置升温、保温、降温曲线，打造预热段、高温烧结段、缓冷段梯度温场，是区别普通旋转管式炉的关键。市面上主流分为双温区、三温区、四至八温区三类，按需选择即可。
1、双温区旋转管式炉（入门性价比款）
结构配置：炉膛均分2段独立控温，总加热长度400mm~1200mm，单温区长度200mm起步，温控精度±1℃
优势：价格适中、结构简单、故障率低、后期维护成本少；可设置前段升温预热、后段恒温烧结两段工艺，满足基础两段式热处理需求
适配场景：
高校实验室常规粉体煅烧、金属粉末退火、催化剂简单活化；
预算有限、工艺仅需要升温+恒温两段流程；
小批量间歇式生产，无严格梯度降温要求
短板：无法实现预热-高温烧结-缓慢降温三段完整工艺，温场调节上限低，高附加值精密材料不推荐选用
2、三温区旋转管式炉（行业通用主流款，90% 新材料客户常用）
三温区是目前锂电正极材料、碳材料、分子筛烧结标配选型，三段温区可更好对应完整热处理工艺流程：
一区（预热区）：低温除水、脱除粉体有机物杂质 → 二区（恒温烧结区）：核心高温晶化、固相反应 → 三区（缓冷区）：梯度缓慢降温，防止粉体急冷开裂、晶粒畸变
性能亮点：整体均温区更长，端部热损耗被两端温区抵消，炉膛中心恒温段温差可控制在±3~5℃；每区30段以上可编程温控曲线，可储存数套工艺参数，一键调取生产
适配场景：磷酸铁锂、三元锂电材料、石墨烯、碳纳米管、氧化铝陶瓷粉、稀土荧光粉等精密粉体连续烧结；中试生产线、新材料配方研发迭代场景
适用温度：1200℃/1400℃/1600℃高温机型均可搭载三温区结构

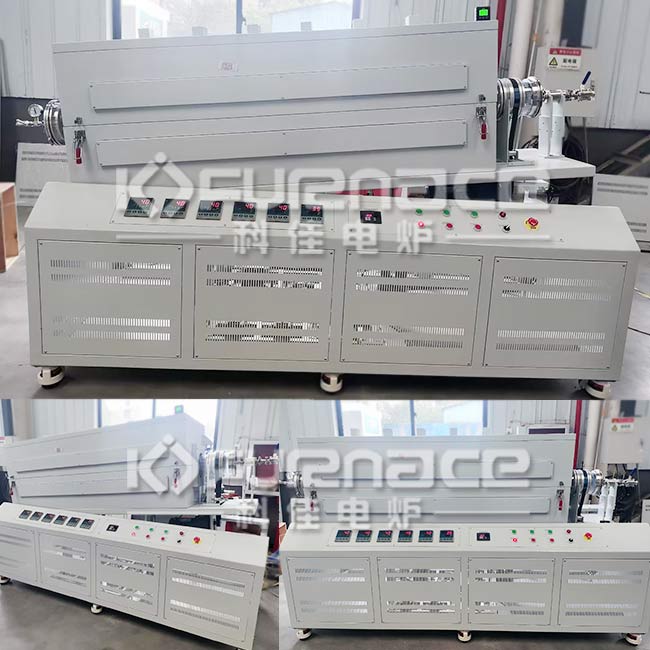

3、四温区及以上多温区（定制化机型）
温区4~8区属于深度定制设备，温场划分更细致，多用于超长炉膛、超长物料停留时间、多步连续化学反应工艺，例如粉体CVD气相沉积、多段包覆改性、长流程还原碳化工艺。
适用：工业化连续回转中试线、特种纳米材料定制化合成；常规实验室、中小型中试项目无需盲目选择，会大幅抬高采购成本与能耗
温区数量快速选型口诀
简单工艺、预算有限→双温区；
锂电/碳材料精密烧结、通用中试→三温区；
超长流程气相沉积、工业化长线生产→4 区及以上定制。
二、核心参数二：旋转转速怎么调？不同物料转速区间指南
旋转是旋转管式炉核心功能：炉管匀速转动带动物料持续翻滚扬起，打破粉末静态堆积产生的温差，让每一颗颗粒受热、接触气氛一致，杜绝结块、夹生、过烧问题。设备均采用变频无极调速，常规可调区间0~30r/min，不同物料适配转速差异很大。
1、低速区间：1~5r/min（超细、易破损粉体专用）
适用物料：纳米粉末、超细氧化物粉体、石墨烯、碳纳米管、易碎分子筛载体、软质锂电负极材料
选型理由：
转速过快会造成颗粒相互撞击破碎，破坏原有晶粒形貌；低速轻柔翻滚，既能保证受热均匀，又可保护粉体完整形貌；适合真空烧结、惰性气氛静态保温工艺。
⚠️注意：纯静态保温可设置0转间歇启停模式，定时翻转物料即可
2、中速区间：6~15r/min（绝大多数颗粒粉体通用标准转速）
主流适用：磷酸铁锂、三元正极材料、造粒陶瓷粉、金属合金粉末、催化剂颗粒
工艺优势：翻滚力度适中，气固交换效率更高，粉体内部杂质、气体可快速析出；搭配倾斜角度使用，可更准控制物料行进速度，是连续化生产标配转速区间。
3、高速区间：16~30r/min（大颗粒、块状物料、烘干脱杂工序）
适用：大颗粒陶瓷骨料、粗金属颗粒、物料前期烘干除水、有机物快速裂解脱除；
优势：物料翻动剧烈，换热效率拉满，大幅缩短烘干、预处理时长；弊端：细粉易扬尘，不适合超细纳米粉体长期高速运转。
转速配套选购细节
优先选伺服变频电机 + 过载保护结构：堵料自动停机报警，避免炉管、传动结构损坏；
支持正转、间歇正反转功能更佳，可进一步提升粉体混合均匀度；
高温气氛、真空环境下，必须搭配磁流体动密封旋转结构，保证旋转过程不漏气、不泄压。
三、核心参数三：倾斜角度选型（0°~30° 倾角作用+场景划分）
整机倾斜角度是控制物料炉内停留时间、进料出料方式的关键参数，分为手动倾角调节、电动无极倾角调节两种，行业标准可调范围0°~30°，定制机型可达0~45°。倾角越小，物料停留时间越长；倾角越大，物料下滑速度越快、单次处理产量越高，结合转速协同调控，是连续生产的核心逻辑。
1、0° 水平放置：间歇式批次烧结主推
炉体完全水平，物料只会随炉管原地翻滚，不会向出料端移动，全程封闭保温烧结。
适用场景：
① 需要长时间恒温固相反应、晶体生长工艺；
② 小批量实验室打样、配方对比试验；
③ 真空密闭烧结、易流失贵重粉体烧制。
优点：物料无损耗，反应更充分；缺点：无法自动连续进出料，烧结完毕需要人工倒料。
2、1°~5° 微倾斜：精密粉体连续烧结主流倾角（三温区标配）
最常用工艺倾角，搭配 6~12r/min 标准转速，物料缓慢匀速向前滑移，停留时间可控在 1~6 小时，更好匹配锂电材料、碳材料分段烧结周期。
优势：行进速度平缓，不会因流速过快导致烧结不完全；可实现连续进料、连续出料，24小时不间断生产，产量稳定，成品一致性更好，也是各大新材料中试线通用倾角设置。
3、6°~15° 中倾角：大产能预处理、焙烧工序
多用于粉体前期烘干、除碳、低温焙烧工序，物料行进速度快，单位小时处理量大，缩短预处理工时；不建议用于核心高温晶化阶段，停留时间不足容易出现欠烧缺陷。
4、15°~30° 大倾角：快速卸料、粗颗粒物料加工
两大用途：
烧结完成后调高倾角，炉管旋转快速排空内部物料，卸料便捷，减少粉体残留浪费；
砂石、粗陶瓷颗粒等大比重物料热处理，依靠重力快速通行炉膛。
⚠️禁忌：超细粉末禁止长期大倾角运行，极易出现粉体流速失控、烧结时间不足问题。
倾角选购小建议
研发打样居多：选手动倾角调节，性价比更高；
全天连续化生产：优先电动无极倾角调节，触屏一键设定角度、自动锁紧，操作便捷。
四、配套关键配件选型（参数搭配必看，决定设备整体实用性）
选定温区、转速、倾角三大参数后，还需要结合工艺需求匹配附属配置，避免参数适配但工况无法满足：
炉管材质

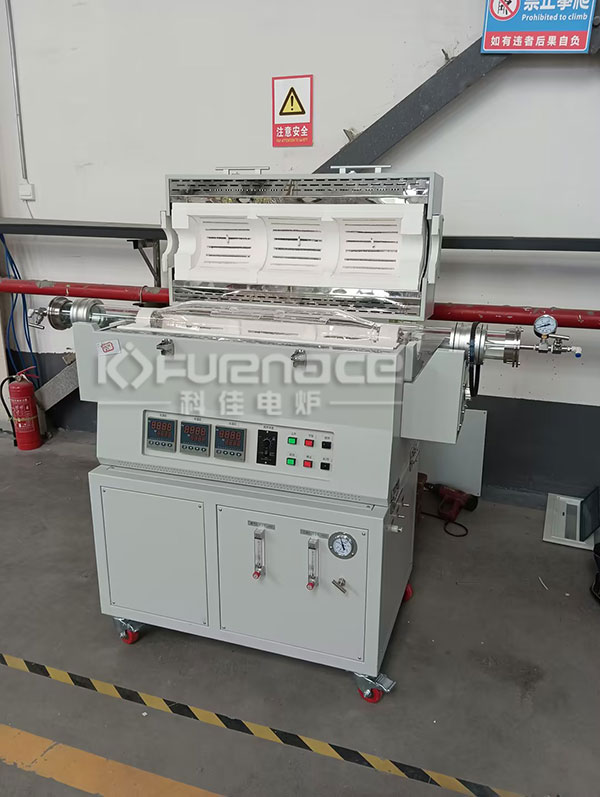

≤1000℃：310S不锈钢炉管，耐气氛、造价低、可抽真空，更换炉管成本低，可做异形管，比如大肚管等；
≤1200℃：高纯石英管，比较常用，可观察炉膛烧结情况，可通气氛可抽真空，应用范围广泛；
1200~1600℃：高纯刚玉炉管，耐高温无杂质析出，锂电、高纯材料主推；
气氛与真空系统：还原性、惰性烧结选配气体控制柜；易氧化粉体需搭载高真空机组；
炉膛保温：1700级氧化铝纤维保温层，蓄热小、升温快，节能效果更佳；
安全防护：超温断电、断偶保护、气压联锁、旋转过载停机整套安全系统，高温生产比较常用。
五、不同行业物料全套参数选型汇总表
| 应用行业 | 推荐温区 | 适配转速 | 常用倾斜角度 | 核心工艺需求 |
| 锂电正负极材料 | 三温区 | 5~12r/min | 2°~4° | 梯度烧结、连续生产、晶粒均匀 |
| 石墨烯/碳纳米管 | 三温区 | 2~6r/min | 1°~3° | 低速防破损、气氛 CVD 沉积 |
| 催化分子筛 | 双/三温区 | 4~10r/min | 0°~5° | 活化焙烧、间歇 + 连续两用 |
| 金属粉末冶金 | 双温区 | 8~18r/min | 3°~8° | 还原退火、去除氧化杂质 |
| 氧化铝/氧化锆陶瓷粉 | 三温区 | 6~15r/min | 2°~6° | 高温固相合成、无团聚 |
| 实验室配方研发 | 双温区 | 1~10r/min 可调 | 0°~6°手动倾角 | 多配方对比、灵活改工艺 |
六、选购避坑总结
不要一味追求多温区：常规粉体烧结三温区完全够用，多余温区只会增加采购与用电成本；
转速并非越快越好：超细粉体低速优先，兼顾形貌完整性；
倾角和转速必须搭配调试：二者共同决定物料停留时间，单一参数调整无法保障工艺稳定；
连续化生产务必选择电动倾角 + 伺服变频旋转系统，长期运行稳定性更强。
多温区旋转管式炉的核心选型逻辑，永远是以自身热处理工艺为基础，反向匹配温场、翻滚速度、物料停留时间，参数贴合工艺，才能更大限度提升成品合格率、降低生产综合成本。点击了解更多旋转管式炉！或者点击咨询在线客服定制各种不同型号电炉！
上一篇:真空烧结炉是干什么用的？硬质合金/陶瓷/粉末冶金核心应用场景详解
下一篇:返回列表
联系方式
邮件：3388199388@qq.com
