PECVD全称等离子体增强化学气相沉积设备，是真空薄膜镀膜领域的核心工业设备，依靠等离子体激发气体实现低温纳米薄膜沉积，凭借低温成膜、膜层致密均匀、适配绝大多数热敏基材的优势，稳居半导体芯片、光伏太阳能、光学元器件三大行业刚需工艺设备常用榜。很多设备采购、工艺研发人员不清楚PECVD可制备哪些功能膜层、不同领域选型差异与工艺价值，下面就来通俗讲解PECVD基础工作原理、核心技术优势，分三大主流赛道拆解详细应用场景、镀膜种类与工艺作用，方便科研院所、新材料工厂、光伏企业按需选型采购。

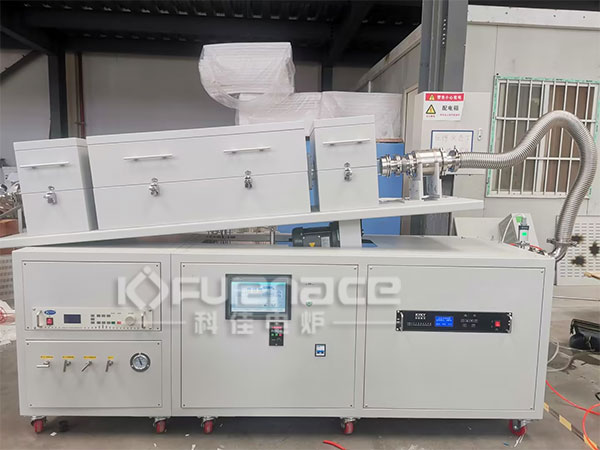

一、什么是PECVD设备？基础工作原理
PECVD属于改良型CVD化学气相沉积镀膜设备，区别于传统高温CVD依靠热量驱动气体反应沉积薄膜，它在密闭真空腔体内通入硅烷、氨气、氧气等工艺气体，通过射频电场电离气体形成低温等离子体；高能电子击碎气体分子生成活性基团，在硅片、玻璃、光学镜片等基材表面发生化学反应，逐层沉积纳米至微米级固态功能薄膜。
核心标志性特点：低温沉积
传统CVD沉积氮化硅、氧化硅薄膜需要650~850℃高温；PECVD可将衬底温度控制在100~400℃区间，不会烧坏已经成型的线路、有机基材、柔性基底，这也是它被微电子、光伏、光学行业大规模普及的根本原因。
日常量产常制备两大类介质薄膜：二氧化硅（SiO₂）、氮化硅（SiNₓ），也可按需制备氮氧化硅、非晶硅、碳化硅等特种薄膜。
二、PECVD设备五大核心技术优势
低温适配性强：可在玻璃、塑料、柔性PI薄膜、已布线晶圆上镀膜，热敏材料专属工艺方案；
膜层精度可控：膜厚误差小，折射率、致密度、应力可通过气体配比、功率调节；
台阶覆盖能力优秀：芯片、微结构凹凸表面可均匀覆膜，无空洞、无断膜，适配微纳器件制程；
气密性与阻隔性出众：氮化硅薄膜致密不透水汽、离子，防潮、防腐蚀、抗氧化效果好；
量产效率高：沉积速率快，可适配单片式、管式批量生产，兼顾实验室研发与工业流水线制造。
三、三大核心领域应用场景深度详解
（一）半导体微电子领域：芯片制造全流程要用到的工艺设备
PECVD是硅基集成电路、MEMS微机电系统、LED芯片从晶圆制造到封装出厂常用的设备，贯穿前段制程、中段互连、后端封装全环节，7nm以上成熟制程均无法脱离该工艺。
1、前端晶圆制程应用
层间绝缘介质层（SiO₂氧化硅膜）：沉积二氧化硅薄膜，隔离多层金属导电线路，防止芯片内部电路短路；采用TEOS工艺制备的氧化硅，高深宽比沟槽填充效果更佳；
刻蚀阻挡层、栅极侧墙（SiN 氮化硅）：氮化硅硬度高、耐酸碱刻蚀，作为光刻工艺阻挡层，精准界定芯片微结构尺寸；
浅槽隔离STI填充、有源区钝化：隔绝晶体管之间漏电，降低芯片功耗，提升器件运行稳定性。
2、后端金属互连工艺
铜布线工艺中沉积SiCN、氮化硅阻挡层，阻挡铜离子向介质层扩散，保障多层互连结构长期可靠运行。
3、芯片钝化保护（核心用途）
芯片加工完成后，在晶圆最外层沉积一层致密氮化硅保护膜，如同给芯片穿上防水防尘外壳：隔绝空气中水汽、钠离子杂质、酸碱侵蚀，抵御轻微机械划伤，大幅延长芯片使用寿命，是集成电路出厂前最后一道防护工序。
延伸细分场景
MEMS压力传感器、加速度传感器、微型流控芯片：利用PECVD低温特性在微纳沟槽内部保形镀膜，制作绝缘层、密封层、牺牲层；Mini/Micro LED 芯片侧壁绝缘、器件封装阻隔水氧均依赖PECVD镀膜工艺。
（二）光伏太阳能领域：提升电池转换效率的关键核心设备
光伏行业是PECVD设备量产应用赛道，晶体硅太阳能电池每一片硅片都需要经过PECVD镀膜工序，直接决定光伏板发电效率、使用寿命，主流PERC、TOPCon、HJT 三大电池技术路线均离不开该设备。
1、PERC常规单晶/多晶电池（市面存量大）
硅片正面沉积氮化硅减反射钝化膜（SiNₓ:H），两大核心作用：
① 光学减反：氮化硅特定折射率可减少阳光在硅片表面反射，让更多太阳光进入硅基体转化电能，直接提升转换效率；
② 氢钝化修复：镀膜过程释放氢离子，修复硅片内部晶格缺陷，降低电子复合损耗，提升开路电压与发电量。电池背面同步沉积氮化硅膜，实现背面钝化减反。
2、TOPCon隧穿氧化层钝化接触电池
采用PECVD超薄沉积二氧化硅隧穿层+掺杂多晶硅层，打造背面钝化结构，降低硅片背面载流子复合损耗，现阶段量产光伏电池主流工艺。
3、HJT异质结、钙钛矿薄膜太阳能电池
HJT电池依靠PECVD低温沉积本征非晶硅、掺杂硅薄膜，硅片全程不承受高温，硅基体零损伤，电池开路电压更高；柔性钙钛矿光伏组件依托低温PECVD在柔性基底上制备窗口层、缓冲层，适配可弯曲光伏产品生产。
简单总结：光伏PECVD的核心价值 =减光反射+硅片缺陷钝化=提升发电量+降低衰减率。
（三）光学镀膜领域：精密光学元器件薄膜制备主力设备
光学行业利用PECVD可更准调控薄膜折射率、透光率、厚度的特性，制备各类光学功能薄膜，适配可见光、红外、激光元器件生产，兼顾硬质耐磨与光学通透双重需求。
1、常规光学镜片、车载镜头、安防摄像头镜头
二氧化硅增透膜：多层膜系底层基础膜，提升镜片透光率，消除画面眩光、重影；
氮化硅硬质保护膜：镜片最外层镀膜，耐摩擦、抗油污、防潮气侵蚀，延长光学镜头户外使用寿命。
2、光通信器件、激光谐振腔、光学波导
在石英基底上沉积SiO₂/SiNₓ多层光学介质膜，制备光纤耦合器件、光无源芯片、光波导结构，精准调控光路传输损耗，广泛用于5G光模块、光纤传感设备。
3、AR/VR光学基板、红外窗口片
针对红外测温、夜视仪窗口，沉积红外增透+防潮阻隔复合薄膜；AR衍射光波导镜片依靠PECVD制备高精度介质光栅膜层，保障成像清晰度与轻薄化需求。
四、三大领域PECVD设备选型核心区别对照表
| 应用领域 | 常用沉积薄膜 | 工艺温度 | 核心诉求 | 设备结构选型 |
| 半导体芯片 | SiO₂、Si₃N₄、SiCN | 280~350℃ | 膜层纯度高、颗粒缺陷趋近于零、台阶覆盖好 | 单片式腔体、高洁净真空系统 |
| 光伏电池 | 氢化氮化硅 SiNₓ:H | 300~400℃ | 沉积速度快、折射率统一、适合大批量走量 | 管式PECVD（量产可选） |
| 光学元器件 | SiO₂、SiN 多层膜系 | 150~300℃ | 折射率可调、透光率高、膜层应力小 | 小型腔体、科研两用型设备 |
五、PECVD设备适用延伸小众场景
除三大主流赛道外，还广泛用于：OLED柔性屏幕无机封装层（阻隔水氧防止屏幕烧屏）、硬质合金刀具耐磨防护涂层、医用植入器件生物兼容薄膜、储能电池隔膜绝缘涂层等领域，依托低温镀膜优势不断拓展新材料应用边界。
六、选购总结
芯片、MEMS精密微电子研发生产：选择高洁净单片式PECVD，优先保障薄膜均匀度与洁净度；
光伏电池量产流水线：管式大容量PECVD性价比更高，满足大批量硅片连续镀膜需求；

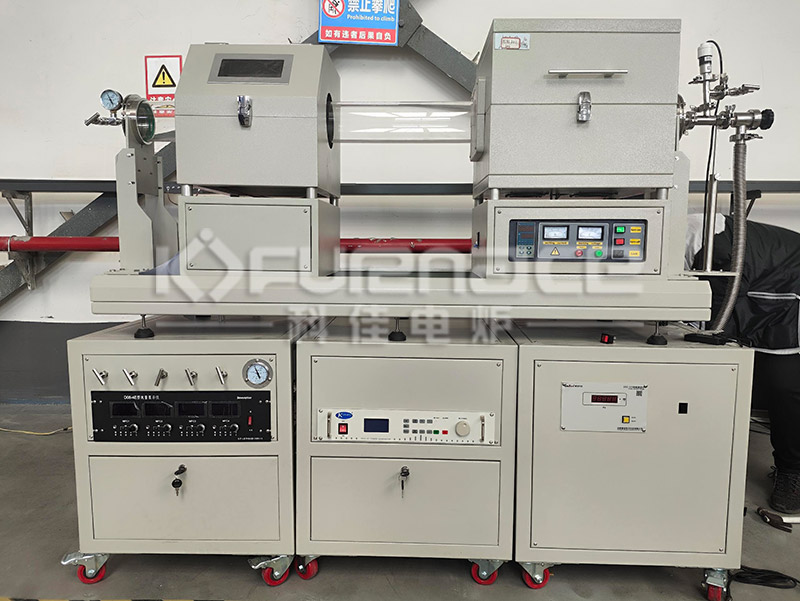

光学镜头、实验室新材料研发：小型台式PECVD，参数调节灵活，适配多膜系工艺调试。
结语
PECVD设备工艺参数、腔体尺寸、射频功率可根据镀膜材质、基材规格、产能需求定制。点击了解更多PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
