获取报价
即刻留言
添加微信咨询报价
服务热线
191-3809-6664
选购高温管式炉，炉管是核心部件，直接决定设备耐温上限、气氛适配性、实验稳定性和使用寿命。很多高校实验室、新材料研发用户都会纠结：管式炉炉管选石英管还是刚玉管？二者没有绝对优劣，核心看工艺温度、气氛类型、物料体系和实验需求，下面就来详细对比二者差异，给大家清晰的选型思路。
一、两种炉管基础介绍

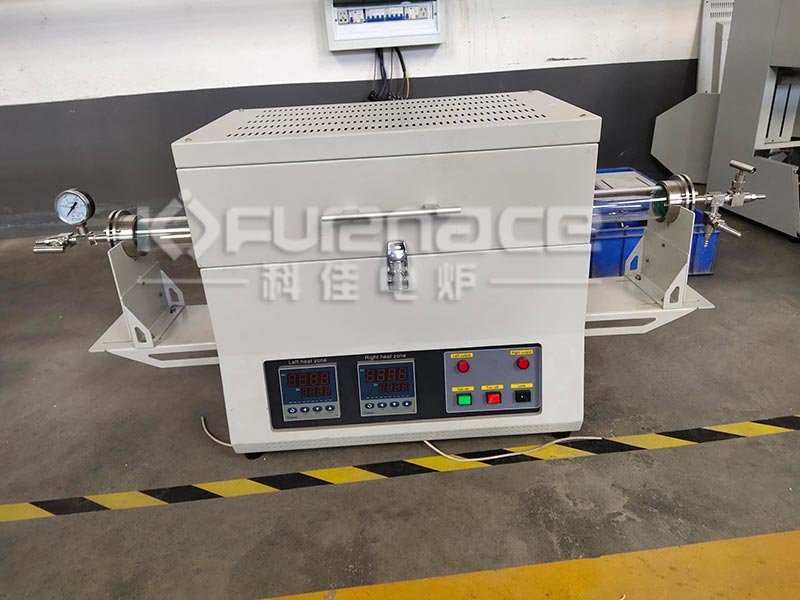

石英管：材质为熔融二氧化硅（SiO₂），属于特种石英玻璃，通体透明，是实验室管式炉比较常用的炉管。

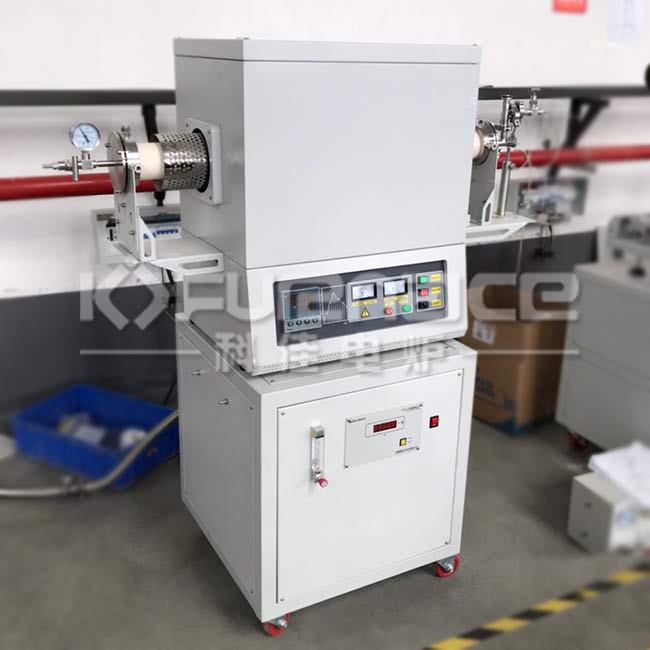

刚玉管（氧化铝管）：一般指高纯氧化铝陶瓷管，白色或者浅粉色不透明陶瓷材质，是1200℃以上高温工艺的主流选择。
二、核心性能差异对比
1. 耐温性能
石英管长期安全使用温度建议≤1100℃，短时最高不超过1200℃。超过温度后石英会软化、析晶、失透变形；在真空环境下，耐温上限还会进一步降低。
刚玉管耐高温优势明显，高纯刚玉管长期稳定使用可达1500~1600℃，短时可以承受1700℃高温，1400℃、1600℃高温管式炉基本都标配刚玉炉管。
2. 透明度与可视性
石英管透光，可以直接肉眼观察炉内样品状态、颜色变化、反应过程，适合CVD、热解、样品观测类实验。
刚玉管为不透明陶瓷，无法观察内部样品，适合不需要目视观测、以高温烧结为主的工艺。
3. 抗热震性能
石英管热膨胀系数低，抗热震性能优秀，支持较快升降温速率，急冷急热不容易开裂；
刚玉陶瓷抗热震中等，相比石英更容易因为升降温过快、冷热冲击出现裂纹，使用时建议放缓升温降温速度，避免快速通入冷气体冷却。
4. 化学耐腐蚀性、气氛适配
石英管耐大部分强酸，但不耐氢氟酸HF、高温强碱、碱金属氧化物，高温下会和碱性物料发生反应腐蚀；适合空气、惰性气体、弱氧化气氛，部分还原气氛慎用。
刚玉管化学稳定性更强，耐酸碱、多数高温气氛，在氧化、惰性气氛下稳定性好；但同样不能接触氢氟酸，强碱长期高温环境也会缓慢侵蚀氧化铝基体。
5. 耐磨与机械强度
刚玉陶瓷硬度高、耐磨、抗弯强度好，粉体物料、颗粒样品摩擦不易划伤，适合旋转管式炉、粉体连续烧结工况；
石英质地偏脆，粉体长期冲刷容易刮花、产生划痕，震动、旋转工况下更容易碎裂，不适合长期粉体摩擦场景。
6. 成本价格
同等规格下，石英管价格更低，采购更换成本便宜；高纯刚玉管原料和烧制工艺复杂，价格高于石英管。
三、分别适合哪些工艺场景
✅ 优先选石英管
- 工作温度≤1100℃；
- 需要实时观察样品反应状态，CVD、气相沉积、热解实验；
- 需要快速升降温、频繁急冷急热；
- 教学实验、常规退火、低温度气氛热处理，预算有限；
- 样品不含强碱、氟化物。
✅ 优先选刚玉管
- 工艺温度高于1200℃，1300~1600℃高温烧结；
- 陶瓷粉体、硬质合金、磁性材料高温烧结；
- 粉体物料、颗粒物料，旋转管式炉连续进料；
- 不需要观察样品，追求高温长期稳定性；
- 长期高温氧化、惰性气氛热处理。
四、选型避坑要点
1. 不要单纯看炉子标称温度，如果你的工艺长期1200℃以上，哪怕配了石英管，也易变形报废，直接选刚玉管；
2. 如果物料含碱金属、氢氟酸体系，石英和普通刚玉都不合适，需要考虑碳化硅、特种合金等其他材质炉管；
3. 刚玉管分纯度，耐温和纯度差别很大，高纯材料烧结一定要选用高纯刚玉管，减少杂质污染样品；
4. 真空工况要留意：石英在高真空高温下更容易析晶，高温真空烧结优先刚玉管；
5. 更换炉管的时候，法兰密封件、密封圈材质也要同步匹配温度，避免密封件提前老化漏气。
五、总结
简单一句话总结选型：1100℃以内、要看样品、快升温，选石英管；1200℃以上高温烧结、粉体工艺、不需要看样品，选刚玉管。
高温管式炉炉管材质直接关系实验成功率，在定制管式炉的时候，可以把工艺温度、气氛、物料成分同步给到厂家，由厂家匹配更合适的炉管材质，也可以支持一炉备用多根不同材质炉管切换使用。点击了解更多管式炉！或者点击咨询在线客服定制各种不同型号电炉！
下一篇:返回列表
联系方式
邮件：3388199388@qq.com
