等离子体PECVD电炉的应用范围

时间：2025-06-23 点击次数：0

等离子体增强化学气相沉积（PECVD）电炉作为一种常用的薄膜制备设备，通过等离子体激发气体分子实现低温沉积，在多个领域展现出优势。下面就来详细看看等离子体PECVD电炉都有哪些应用范围吧！

一、半导体与微电子领域
薄膜沉积
氮化硅（SiNx）：用于芯片钝化层、抗反射层及绝缘层，PECVD可在低温（<400℃）下实现高致密性沉积，避免高温对器件的损伤。
氧化硅（SiO₂）：作为栅极绝缘层或层间介质，PECVD沉积的薄膜具有低针孔密度和良好的界面特性。
多晶硅（poly-Si）：用于薄膜晶体管（TFT）的沟道层，PECVD可控制晶粒尺寸和掺杂浓度。

优势
低温工艺兼容柔性基底（如聚酰亚胺），适用于可穿戴设备。
薄膜厚度均匀性高（±2%以内），满足制程需求。

二、光伏产业
太阳能电池表面钝化
氢化氮化硅（SiNx:H）：通过PECVD沉积的薄膜含氢量高（>10%），可有效钝化硅表面缺陷，提升电池转换效率（>25%）。
氧化铝（Al₂O₃）：作为背面钝化层，PECVD可实现原子层沉积（ALD）级控制，减少复合损失。

异质结电池（HJT）
PECVD同时沉积本征非晶硅（i-a-Si:H）和掺杂层，简化工艺流程，降低生产成本。

三、显示与照明技术
有机发光二极管（OLED）
封装层：PECVD沉积的SiNx/SiO₂叠层薄膜水氧透过率（WVTR）<10⁻⁶ g/m²·day，延长器件寿命。
缓冲层：用于柔性OLED基底与功能层之间，缓解应力并提高附着力。

微LED显示
制备钝化层和绝缘层，解决微LED巨量转移后的侧壁损伤问题。

四、光学与传感器领域
光学薄膜
增透膜/减反膜：PECVD沉积的TiO₂/SiO₂多层膜可实现特定波段（如可见光）的高透射率（>99%）。
滤光片：用于光谱分析仪，通过精确控制薄膜厚度实现窄带滤波。

传感器
气体传感器：沉积SnO₂等敏感材料，提高对CO、NOx的检测灵敏度。
生物传感器：PECVD制备的SiO₂/TiO₂复合膜用于固定生物分子，增强信号响应。

五、能源存储与转换
锂离子电池
固态电解质：PECVD沉积的LiPON薄膜离子电导率>10⁻⁶ S/cm，用于全固态电池。
电极保护层：在锂金属负极表面沉积Al₂O₃，抑制锂枝晶生长。

燃料电池
质子交换膜（PEM）：通过PECVD修饰Nafion膜表面，提高质子传导率和耐久性。

六、生物医学与柔性电子
生物兼容涂层
沉积类金刚石碳（DLC）或SiC薄膜，降低植入式器件的炎症反应。

柔性传感器
在聚合物基底上沉积压电材料（如ZnO），用于可穿戴健康监测。

技术优势总结
低温工艺：降低热预算，兼容柔性基底和温度敏感材料。
高沉积速率：相比传统CVD，速率提升10倍以上，适合大规模生产。
薄膜质量可控：通过调节等离子体参数（功率、气压、气体比例）精确控制薄膜成分和结构。

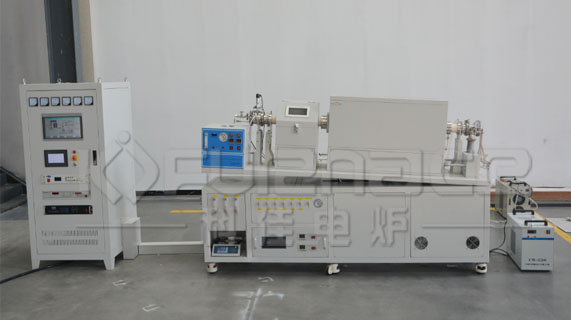

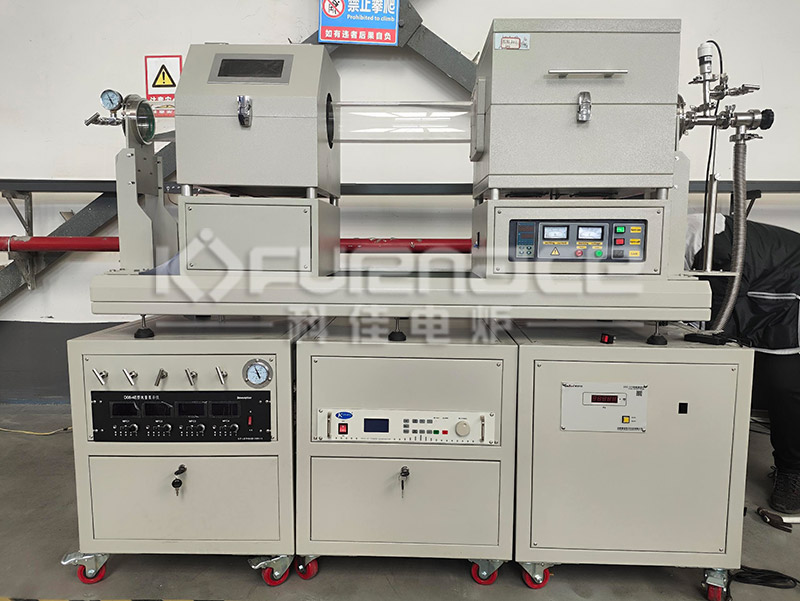

ALD 等离子体PECVD电炉(点击图片查看产品详情)

总结
等离子体PECVD电炉凭借其低温、高效、可控的特性，已成为半导体、光伏、显示等领域的核心技术装备。随着材料科学和等离子体物理的进步，其应用范围将进一步拓展至量子计算、神经形态芯片等前沿领域。点击了解更多等离子体PECVD电炉！或者点击咨询在线客服定制各种不同型号电炉！
